FAQ 002324 RU

1. декабря 2017

Расчет RF-CONCRETE

Я измерил несколько железобетонных поверхностей моей модели с помощью дополнительного модуля RF-CONCRETE Surfaces и теперь получаю представление требуемой поперечной арматуры a-sw в подобластях безрезультатно. Что это может быть?

Ответ

Пожалуйста, проверьте номинальные размеры разделов на указанных элементах.

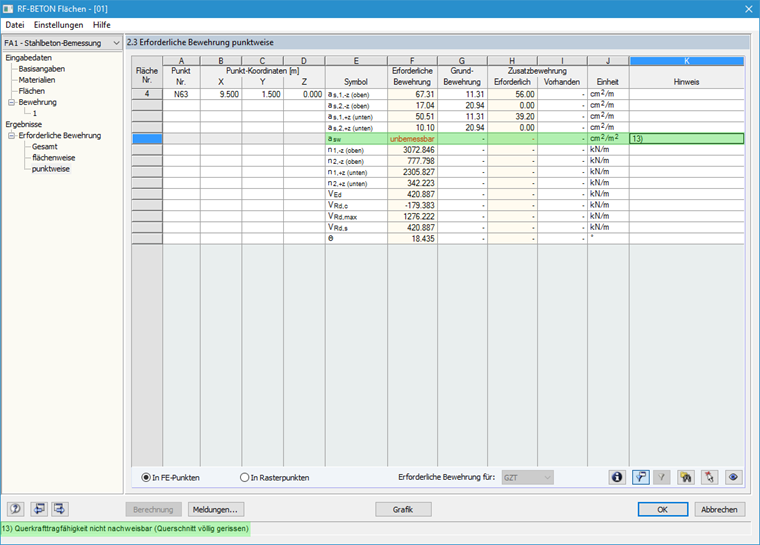

Если поперечное сечение элемента полностью растрескалось, невозможно выполнить расчет поперечной силы на поверхностном модуле RF-CONCRETE на этом элементе. В результате маски модуля также получат указание с номером 13, согласно которому поперечное сечение полностью разрывается в этих точках, а боковая несущая способность не определяется.

Дополнительную информацию об определении способности к поперечному силовому дню можно найти в руководстве по RF-CONCRETE Surfaces в разделе 2.4.4.1 Пропускная способность поперечной силы без усиления поперечной силы , которую вы можете скачать в разделе загрузок на нашей домашней странице .

Ключевые слова

Бетон боковая сила неопределенная поперечное растрескивание конструкция поперечной силы усиление поперечной силы несущая способность поперечной силы
