FAQ 002324 PL

1. grudnia 2017

Projekt RF-CONCRETE

Zwymiarowałem kilka żelbetowych powierzchni mojego modelu za pomocą dodatkowego modułu RF-CONCRETE Surfaces i teraz przedstawiam wymagane zbrojenie na ścinanie a-sw w podobszarach bez wyników. Co to może być?

Odpowiedź

Sprawdź znamionowe rozmiary sekcji na adresowanych elementach.

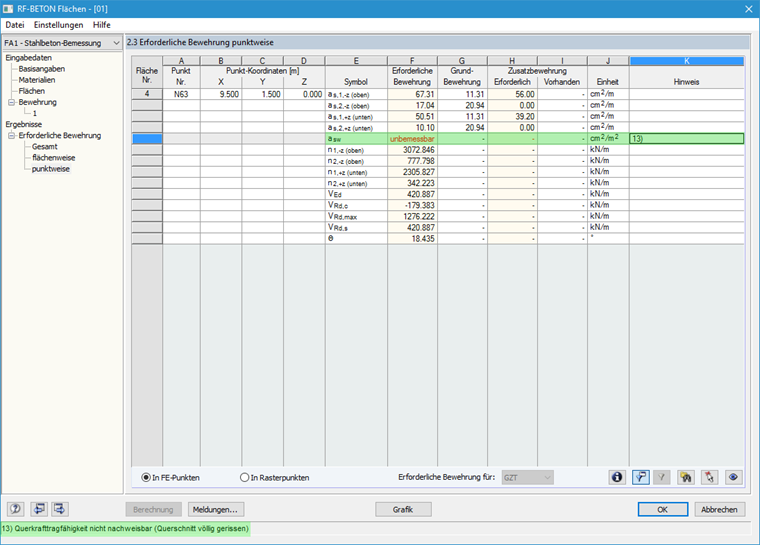

Jeśli przekrój poprzeczny elementu jest całkowicie pęknięty, nie jest możliwe wykonanie projektu siły poprzecznej na module powierzchniowym RF-CONCRETE na tym elemencie. W maskach wyniku modułu otrzymasz również wskazanie o numerze 13, zgodnie z którym przekrój poprzeczny jest w tych punktach całkowicie rozdarty, a boczna zdolność przenoszenia siły nie jest wykrywalna.

Dalsze informacje na temat określania zdolności do przenoszenia siły poprzecznej można znaleźć w instrukcji obsługi RF-CONCRETE Surfaces w sekcji 2.4.4.1. Przenoszenie siły poprzecznej bez wzmocnienia siły ścinającej , które można pobrać w obszarze pobierania naszej strony głównej .

Słowa kluczowe

Beton siła poprzeczna nieokreślony przekrój popękany konstrukcja siły poprzecznej wzmocnienie siły bocznej nośność boczna
