He diseñado varias superficies de hormigón armado de mi modelo utilizando el módulo adicional RF-CONCRETE Surfaces, y ahora no obtengo resultados en la visualización de la armadura de cortante necesaria a-sw en las subsuperficies. ¿Cuál puede ser el motivo?

Q: He diseñado varias superficies de hormigón armado de mi modelo utilizando el módulo adicional RF-CONCRETE Surfaces, y ahora no obtengo resultados en la visualización de la armadura de cortante necesaria a-sw en las subsuperficies. ¿Cuál puede ser el motivo?

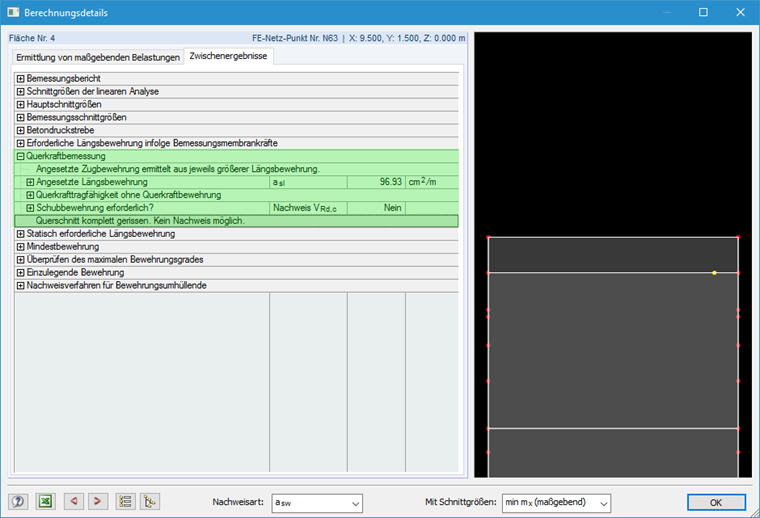

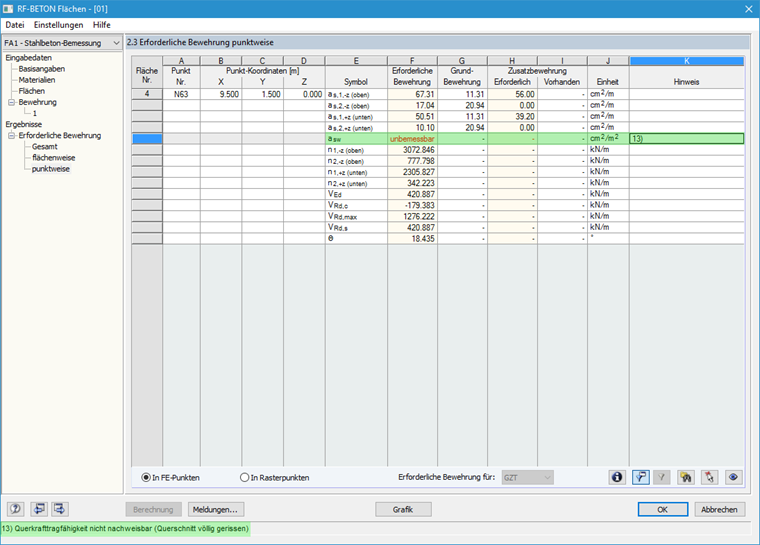

Por favor, compruebe el cálculo de los esfuerzos internos de los elementos afectados. Si la sección de un elemento está completamente fisurada, no es posible realizar un análisis de resistencia a cortante en este elemento en el módulo adicional RF-CONCRETE Surface. In den Ergebnismasken des Moduls erhalten Sie entsprechend auch einen Hinweis mit der Nr. 13, wonach der Querschnitt an diesen Stellen völlig gerissen ist und die Querkrafttragfähigkeit nicht nachweisbar ist.Weitere Informationen zu der Bestimmung der Querkrafttagfähigkeit finden Sie auch im Handbuch zu RF-BETON Flächen im Abschnitt 2.4.4.1 Querkrafttragfähigkeit ohne Querkraftbewehrung, welches Sie im Download-Bereich unserer Handbücher herunterladen können.

Question

He dise&#241;ado varias superficies de hormig&#243;n armado de mi modelo utilizando el m&#243;dulo adicional RF-CONCRETE Surfaces, y ahora no obtengo resultados en la visualizaci&#243;n de la armadura de cortante necesaria a-sw en las subsuperficies. &#191;Cu&#225;l puede ser el motivo?

Accepted Answer

Por favor, compruebe el c&#225;lculo de los esfuerzos internos de los elementos afectados. Si la secci&#243;n de un elemento est&#225; completamente fisurada, no es posible realizar un an&#225;lisis de resistencia a cortante en este elemento en el m&#243;dulo adicional RF-CONCRETE Surface. In den Ergebnismasken des Moduls erhalten Sie entsprechend auch einen Hinweis mit der Nr. 13, wonach der Querschnitt an diesen Stellen v&#246;llig gerissen ist und die Querkrafttragf&#228;higkeit nicht nachweisbar ist.Weitere Informationen zu der Bestimmung der Querkrafttagf&#228;higkeit finden Sie auch im Handbuch zu RF-BETON Fl&#228;chen im Abschnitt 2.4.4.1 Querkrafttragf&#228;higkeit ohne Querkraftbewehrung, welches Sie im Download-Bereich unserer Handb&#252;cher herunterladen k&#246;nnen.

Comprobación del cálculo del esfuerzo cortante para secciones fisuradas en RF-CONCRETE Surfaces
