FAQ 002324 DE

Bemessung RF-BETON

Ich habe mehrere Stahlbetonflächen meines Modells mit dem Zusatzmodul RF-BETON Flächen bemessen und erhalte nun bei der Darstellung der erforderlichen Schubbewehrung a-sw in Teilbereichen keine Ergebnisse. Woran kann dies liegen?

Antwort

Bitte überprüfen Sie die Bemessungsschnittgrößen an den angesprochenen Elementen.

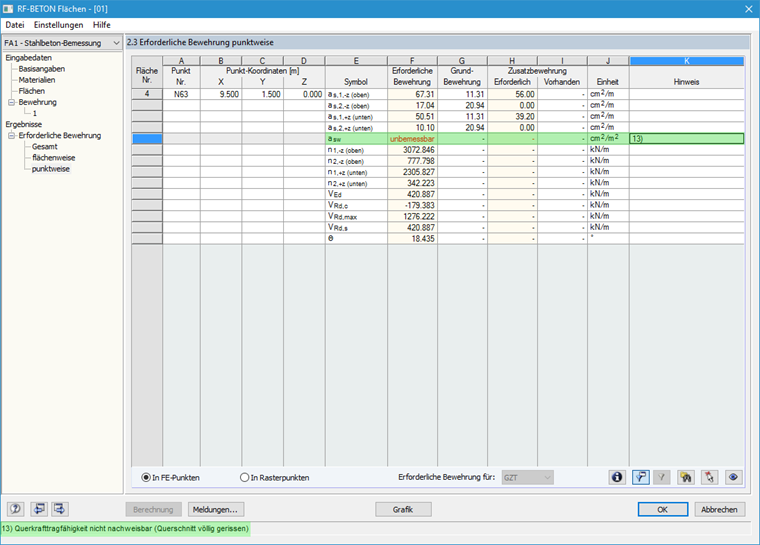

Ist der Querschnitt eines Elements völlig gerissen, kann an diesem Element keine Querkraftbemessung im Modul RF-BETON Flächen durchgeführt werden. In den Ergebnismasken des Moduls erhalten Sie entsprechend auch einen Hinweis mit der Nr. 13, wonach der Querschnitt an diesen Stellen völlig gerissen ist und die Querkrafttragfähigkeit nicht nachweisbar ist.

Weitere Informationen zu der Bestimmung der Querkrafttagfähigkeit finden Sie auch im Handbuch zu RF-BETON Flächen im Abschnitt 2.4.4.1 Querkrafttragfähigkeit ohne Querkraftbewehrung, welches Sie im Download-Bereich unserer Homepage herunterladen können.

Schlüsselwörter

Beton, Querkraft, unbemessbar, Querschnitt gerissen, Querkraftbemessung, Querkraftbewehrung, Querkrafttragfähigkeit,
