Dimensionei várias superfícies de betão armado do meu modelo utilizando o módulo adicional RF-CONCRETE Surfaces e agora não obtenho resultados na apresentação da armadura de corte necessária a-sw nas subsuperfícies. Qual poderá ser a razão?

Q: Dimensionei várias superfícies de betão armado do meu modelo utilizando o módulo adicional RF-CONCRETE Surfaces e agora não obtenho resultados na apresentação da armadura de corte necessária a-sw nas subsuperfícies. Qual poderá ser a razão?

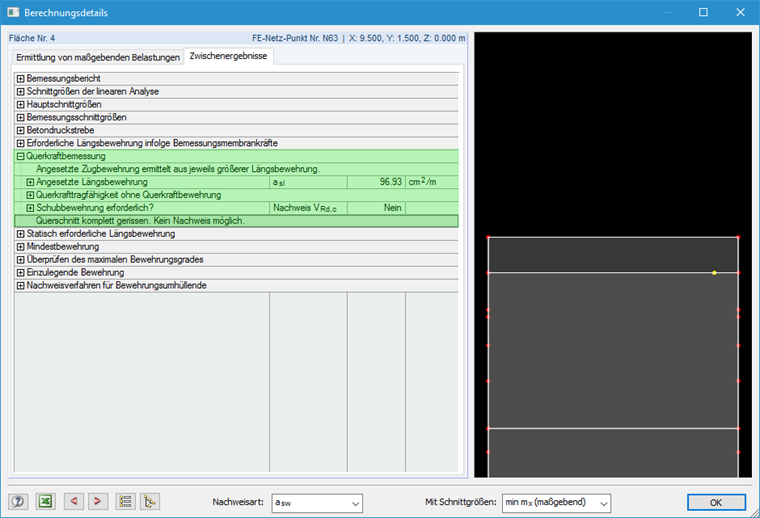

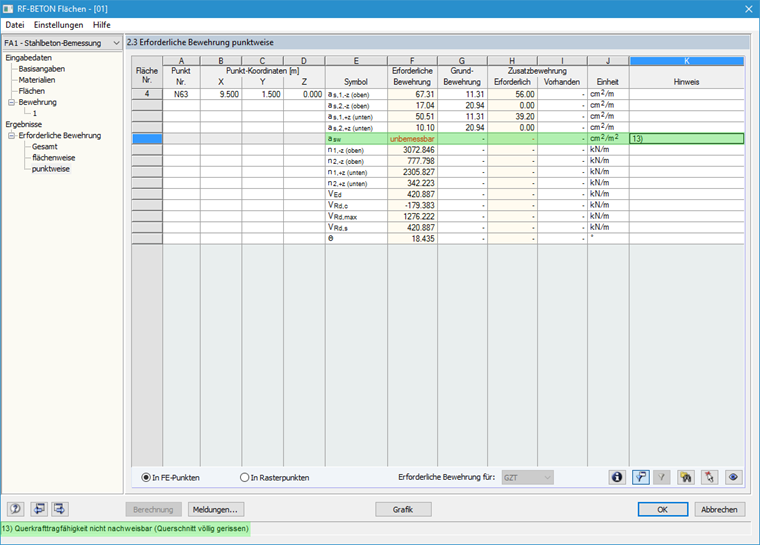

Verifique os esforços internos de cálculo dos elementos afetados. Ist der Querschnitt eines Elements völlig gerissen, kann an diesem Element keine Querkraftbemessung im Modul RF-BETON Flächen durchgeführt werden. In den Ergebnismasken des Moduls erhalten Sie entsprechend auch einen Hinweis mit der Nr. 13, wonach der Querschnitt an diesen Stellen völlig gerissen ist und die Querkrafttragfähigkeit nicht nachweisbar ist.Weitere Informationen zu der Bestimmung der Querkrafttagfähigkeit finden Sie auch im Handbuch zu RF-BETON Flächen im Abschnitt 2.4.4.1 Querkrafttragfähigkeit ohne Querkraftbewehrung, welches Sie im Download-Bereich unserer Handbücher herunterladen können.

Question

Dimensionei v&#225;rias superf&#237;cies de bet&#227;o armado do meu modelo utilizando o m&#243;dulo adicional RF-CONCRETE Surfaces e agora n&#227;o obtenho resultados na apresenta&#231;&#227;o da armadura de corte necess&#225;ria a-sw nas subsuperf&#237;cies. Qual poder&#225; ser a raz&#227;o?

Accepted Answer

Verifique os esfor&#231;os internos de c&#225;lculo dos elementos afetados. Ist der Querschnitt eines Elements v&#246;llig gerissen, kann an diesem Element keine Querkraftbemessung im Modul RF-BETON Fl&#228;chen durchgef&#252;hrt werden. In den Ergebnismasken des Moduls erhalten Sie entsprechend auch einen Hinweis mit der Nr. 13, wonach der Querschnitt an diesen Stellen v&#246;llig gerissen ist und die Querkrafttragf&#228;higkeit nicht nachweisbar ist.Weitere Informationen zu der Bestimmung der Querkrafttagf&#228;higkeit finden Sie auch im Handbuch zu RF-BETON Fl&#228;chen im Abschnitt 2.4.4.1 Querkrafttragf&#228;higkeit ohne Querkraftbewehrung, welches Sie im Download-Bereich unserer Handb&#252;cher herunterladen k&#246;nnen.

Überprüfung der Querkraftbemessung bei gerissenen Querschnitten in RF-BETON Flächen
