Как создать сечение через тело для оценки результатов в любом месте?

Ответ

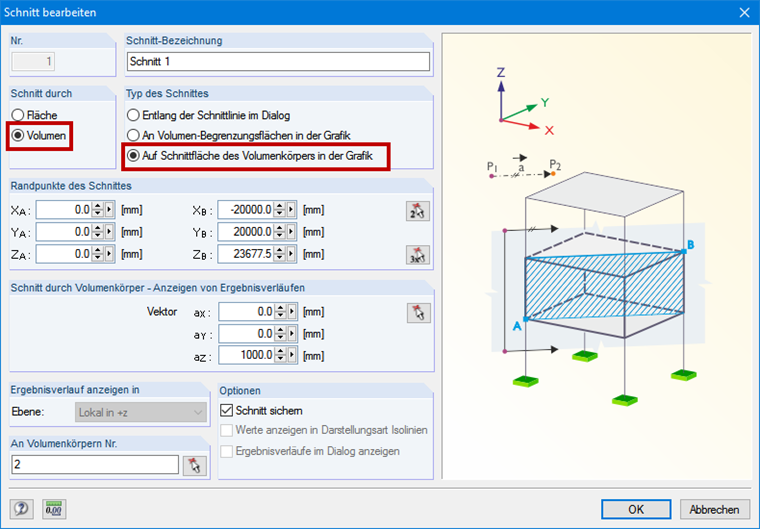

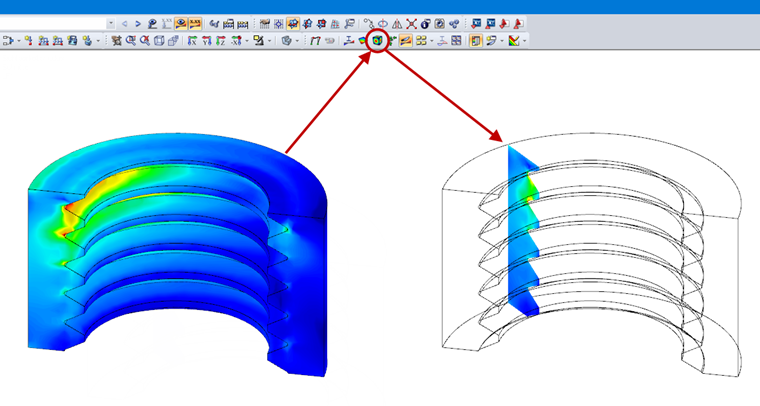

По умолчанию результаты отображаются только для твердых тел на граничных поверхностях. Для оценки результатов в твердом теле необходимо создать сечение или несколько профилей. Для этого подходит функция На поверхности сечения твердого тела в графическом виде (см. Рисунок 1). Далее, граничные точки A и B определены, но они также могут находиться вне конструкции. Для рассмотрения результатов сечения, рекомендуется деактивировать результаты твердых тел (см. Рисунок 2).
