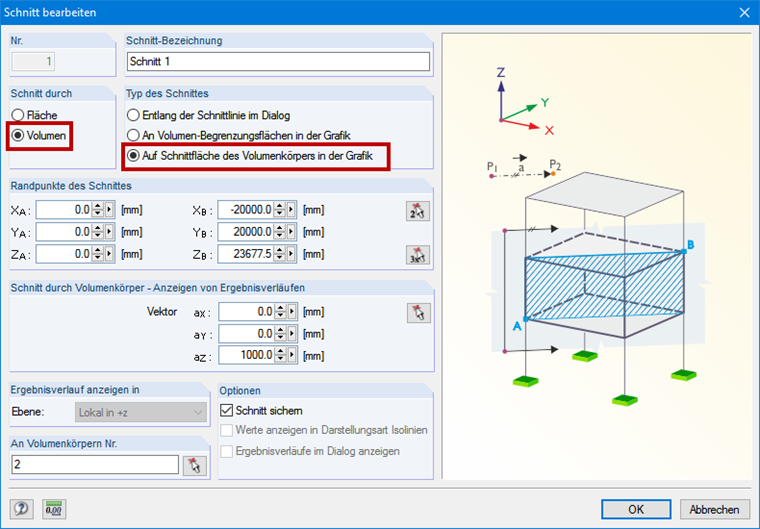

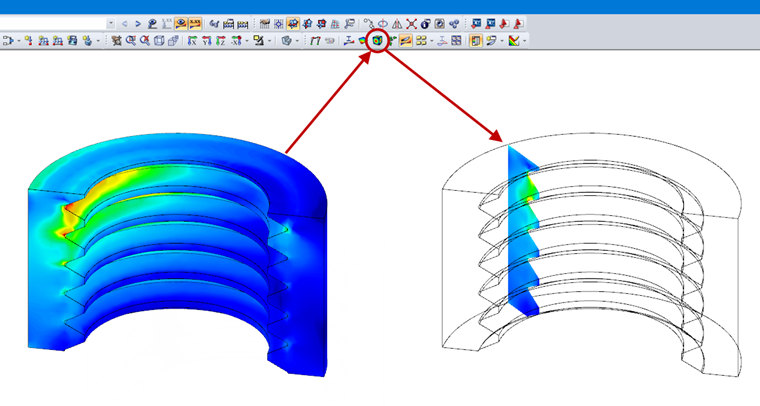

Par défaut, vous ne pouvez voir les résultats des solides que sur les surfaces de contour. Pour évaluer les résultats dans le solide, il est nécessaire de créer une ou plusieurs coupes. Pour ce faire, vous pouvez utiliser la fonction « Sur la coupe du solide dans le graphique » (voir la Figure 01). Définissez ensuite les points de contour A et B, qui peuvent également se trouver à l'extérieur de la structure. Pour considérer le résultat de la coupe, il est recommandé de désactiver les résultats des solides (voir la Figure 02).
Question
Comment créer une coupe à travers un solide pour évaluer les résultats à n'importe quel endroit ?
