回复:

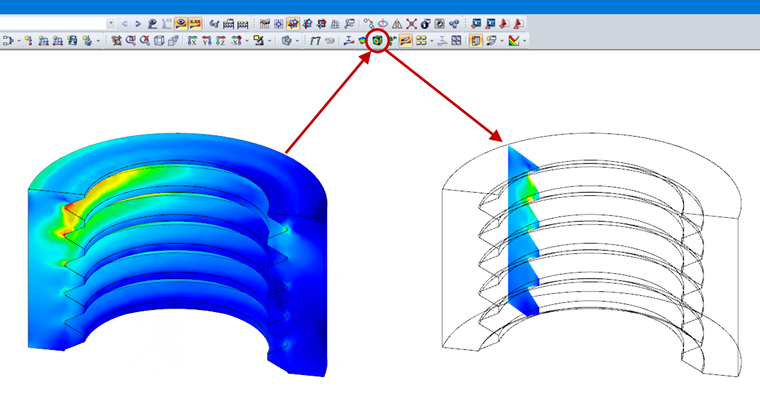

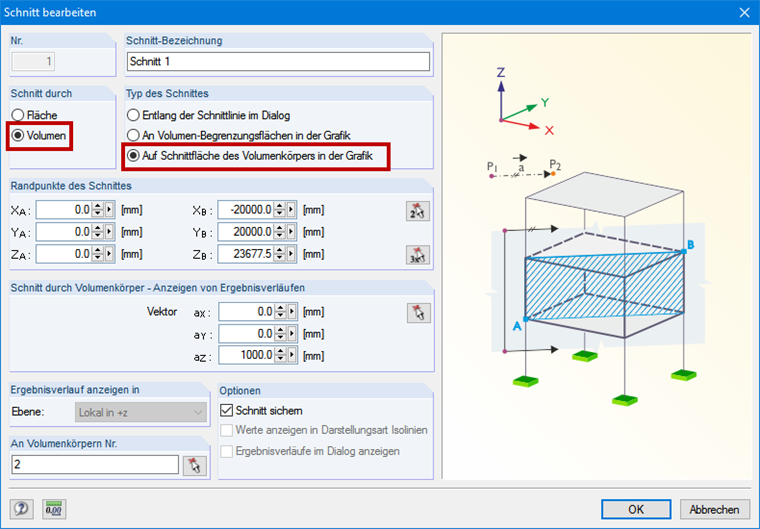

默认情况下,您只能在边界面上看到实体的结果。 为了以便在实体中分析结果,必须创建一个或多个截面。 为此可以使用“在图形中查看实体的截面面积”功能(见图片01)。 然后定义也位于结构外部的边缘点A和B。 为了考虑该截面的结果,建议停用实体结果(见图02)。
默认情况下,您只能在边界面上看到实体的结果。 为了以便在实体中分析结果,必须创建一个或多个截面。 为此可以使用“在图形中查看实体的截面面积”功能(见图片01)。 然后定义也位于结构外部的边缘点A和B。 为了考虑该截面的结果,建议停用实体结果(见图02)。
实体应力的结果可以在有限元中显示为彩色的三维点。
RFEM 中节点自由度数目不再是全局计算参数( 3D 模型中每个网格节点 6 个自由度,在翘曲扭转分析中为 7 个自由度)。 每个节点通常被认为有不同数量的自由度,从而在计算中导致方程的数目是可变的。
这种修改可以提高计算速度,特别是对于可以显著简化结构体系的模型(例如桁架和膜结构)。
在 RFEM 中的结果导航器和表 4.0 中可以显示杆件、面和实体的扩展应变(例如重要的主应变、等效总应变等)。
例如,在进行面单元连接的塑性设计时显示主要的塑性应变。
