FAQ 002331 DE

Modellierung | Struktur RFEM

Wie kann ich einen Schnitt durch einen Volumenkörper erzeugen, um somit an beliebigen Stellen die Ergebnisse auszuwerten?

Antwort

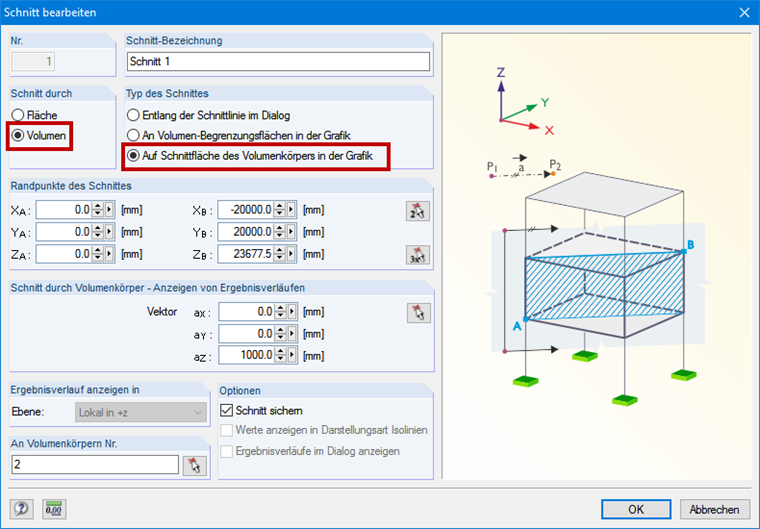

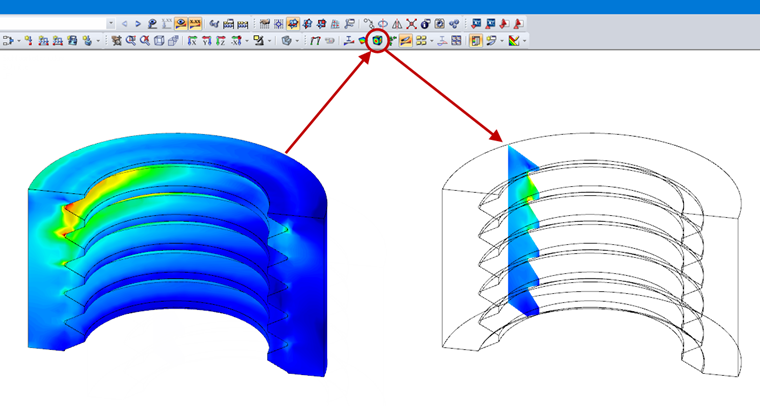

Standardmäßig sehen Sie die Ergebnisse für Volumenkörper nur an den Begrenzungsflächen. Um auch die Ergebnisse im Volumenkörper auswerten zu können, muss ein Schnitt bzw. müssen mehrere Schnitte erzeugt werden. Dafür eignet sich die Funktion "Auf Schnittfläche des Volumenkörpers in der Grafik" (siehe Bild 1). Als nächstes werden die Randpunkte A und B definiert, wobei diese auch außerhalb der Struktur liegen können. Um das Resultat des Schnittes betrachten zu können, empfiehlt sich die Deaktivierung der Ergebnisse der Volumenkörper (siehe Bild 2).

Schlüsselwörter

Volumenkörper, Schnitt
