Definicja sekcji

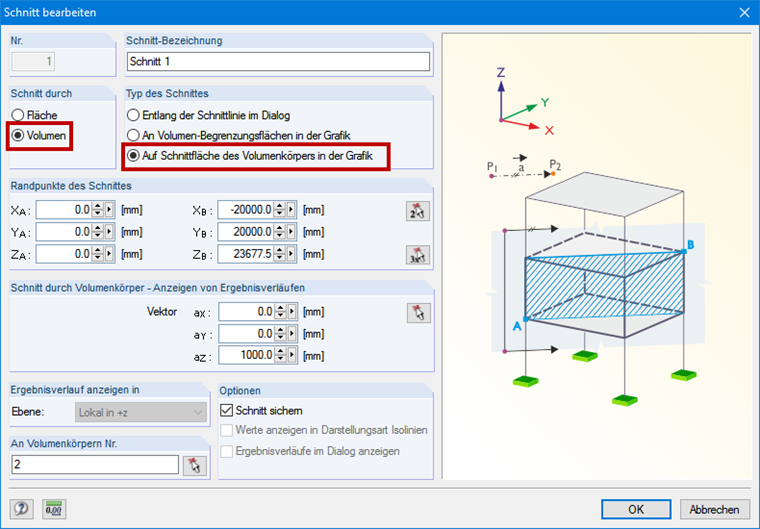

Rysunek 01 - Definicja sekcji

 Dezaktywacja wyników brył

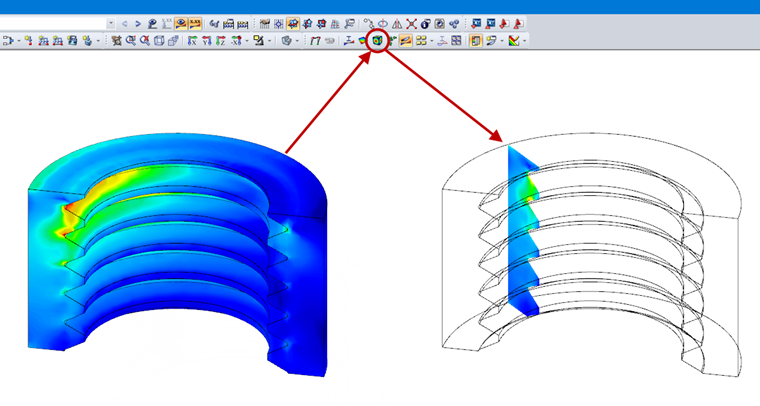

Rysunek 02 - Dezaktywacja wyników brył
Artykuł został przetłumaczony przez Google Translator Podgląd oryginalnego tekstu

FAQ 002331 PL

1. grudnia 2017

Modelowanie | Konstrukcja RFEM

Jak utworzyć przekrój przez bryłę w celu jej analizy w dowolnym miejscu?

Odpowiedź

Domyślnie wyniki dla brył wyświetlane są tylko na powierzchniach granicznych. W celu oceny wyników w bryle konieczne jest utworzenie przekroju lub kilku sekcji. Funkcja jest odpowiednia do tego (patrz Rysunek 1). Następnie zdefiniowane są punkty graniczne A i B, ale mogą one również leżeć poza konstrukcją. Aby uwzględnić wyniki przekroju, zaleca się dezaktywować wyniki brył (patrz Rysunek 2).

Słowa kluczowe

Bryły Sekcja
