FAQ 002395 RU 12. февраля 2019

Markus Baumgärtel Моделирование | Нагрузки RFEM RSTAB

Существует ли в программе эффективный способ ограничения или уменьшения количества комбинаций нагрузок, которые будут сгенерированы?

Ответ

Проблема с генерируемыми комбинациями нагрузок заключается просто в разнообразии математических возможностей. Наиболее важные механизмы, среди прочего:

  1. Уменьшить нагрузку

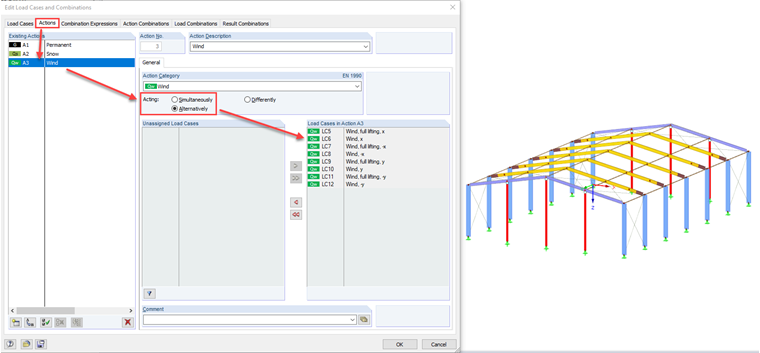

  2. Эффективно ограничить воздействие альтернативным или групповым исключением (например, B. Ветер в y не работает с ветром в x или ветер в + x не с ветром в -x) (см. Рисунок 1)

  3. Назначить недостатки для случаев загрузки (например, Несовершенство + х никогда с ветром-х или несовершенство + х никогда с ветром + у)
Это обычно позволяет значительно снизить комбинации нагрузок. Другое важное решение касается использования комбинаций нагрузок или комбинаций результатов.
Для чисто линейной системы могут использоваться комбинации результатов. Рассчитываются только нагрузки, содержащиеся в комбинации результатов. Затем можно выполнить все комбинации с результатами этих вариантов нагрузки.

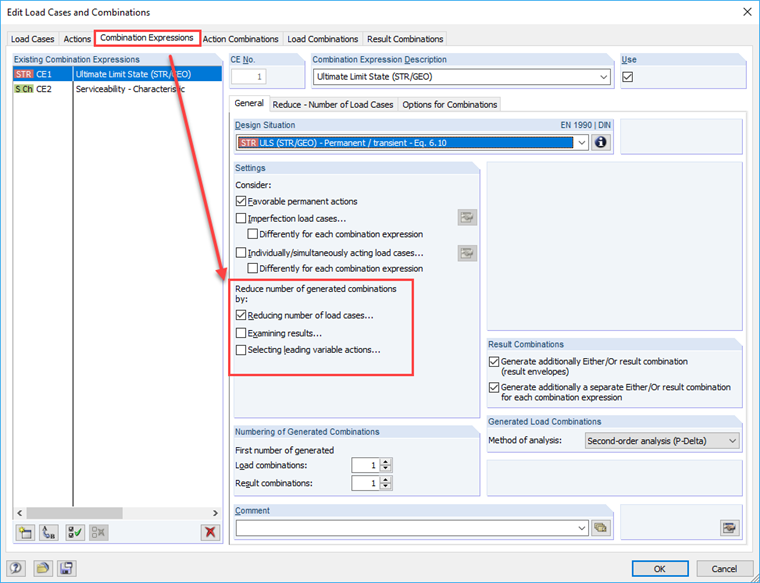

Последняя возможность касается использования встроенного автоматического снижения нагрузки (см. Рисунок 2). Поскольку эти функции относительно обширны, можно сослаться на три основательные статьи из нашей базы знаний:

https://www.dlubal.com/de/support-und-schulungen/support/knowledge-base/000538

https://www.dlubal.com/de/support-und-schulungen/support/knowledge-base/000575

https://www.dlubal.com/de/support-und-schulungen/support/knowledge-base/000594

Ключевые слова

Снижение уменьшение случаев нагрузки уменьшение комбинаций нагрузок
