FAQ 002395 CS 12. února 2019

Markus Baumgärtel Modelování | Zatížení RFEM RSTAB

Existuje v programu efektivní způsob, jak omezit nebo snížit počet kombinací zatížení, které mají být generovány?

Odpověď

Problém s generovanými kombinacemi zátěže spočívá jednoduše v různých matematických možnostech. Mezi nejdůležitější mechanismy patří mimo jiné:

  1. Snižte zatěžovací stavy

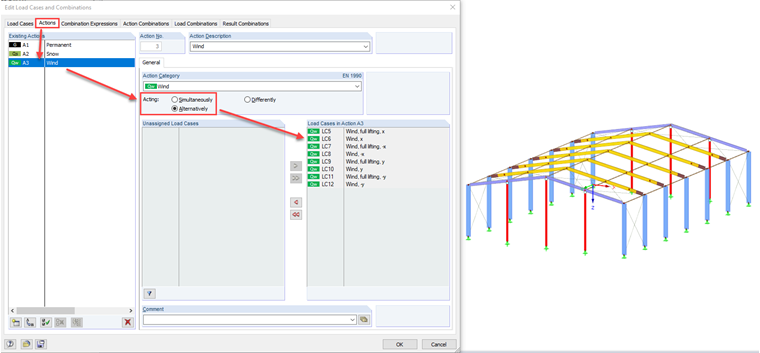

  2. Efektivně omezit dopady alternativním nebo skupinovým vyloučením (např. B. Vítr v y nepracuje s větrem x nebo větrem + x ne větrem -x) (viz obrázek 1)

  3. Přiřaďte případy závad (např Nedokonalost + x nikdy s větrem -x nebo nedokonalostí + x nikdy s větrem + y)
To obvykle umožňuje výrazné snížení kombinací zatížení. Další důležité rozhodnutí se týká použití kombinací zatížení nebo kombinací výsledků.
Pro čistě lineární systém lze použít kombinace výsledků. Vypočítávají se pouze zatěžovací stavy obsažené v kombinaci výsledků. Všechny výsledky pak mohou být provedeny s výsledky těchto zatěžovacích stavů.

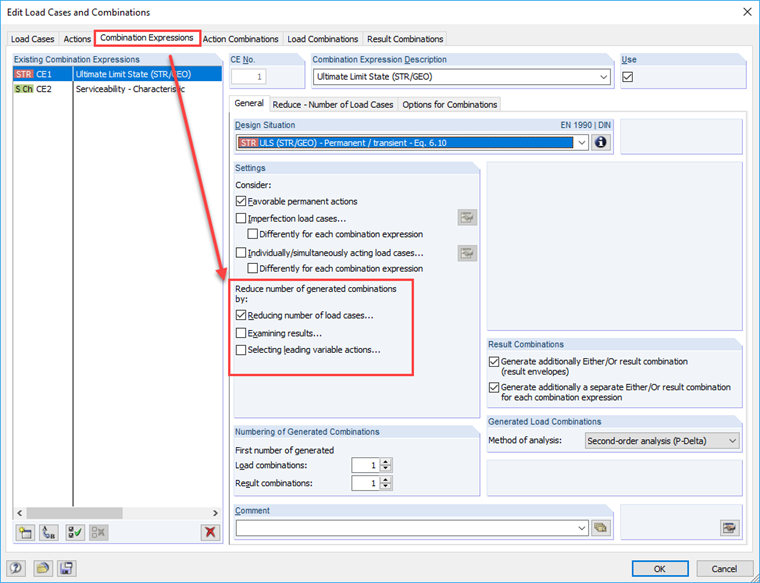

Poslední možnost se týká použití vestavěné automatizované redukce zatěžovacích stavů (viz obr. 2). Vzhledem k tomu, že tyto funkce jsou poměrně rozsáhlé, lze v následujících znalostech odkazovat na tři dobře podložené články:

https://www.dlubal.com/de/support-und-schulungen/support/knowledge-base/000538

https://www.dlubal.com/de/support-und-schulungen/support/knowledge-base/000575

https://www.dlubal.com/de/support-und-schulungen/support/knowledge-base/000594

Klíčová slova

Snížení snížení zatěžovacích stavů snížení kombinací zatížení
