FAQ 002395 PL 12. lutego 2019

Markus Baumgärtel Modelowanie | Obciążenie RFEM RSTAB

Czy w programie istnieje skuteczny sposób na ograniczenie lub zmniejszenie liczby kombinacji obciążeń, które mają zostać wygenerowane?

Odpowiedź

Problem z wygenerowanymi kombinacjami obciążeń polega po prostu na różnorodności możliwości matematycznych. Najważniejsze mechanizmy to między innymi:

  1. Zmniejsz przypadki obciążenia

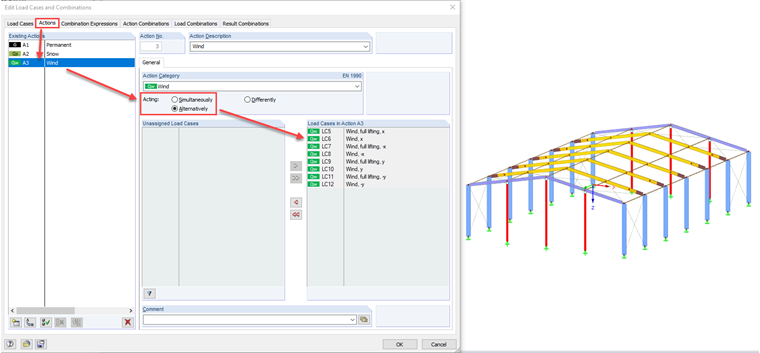

  2. Skutecznie ogranicz wpływ na alternatywne lub zgrupowane wykluczenie (np. B. Wiatr w y nie działa z wiatrem w x lub wiatrem w + x nie z wiatrem w -x) (patrz rysunek 1)

  3. Przypisz niedoskonałości do przypadków obciążenia (np Niedoskonałość + x nigdy z wiatrem -x lub niedoskonałość + x nigdy z wiatrem + y)
Zwykle pozwala to na znaczne zmniejszenie kombinacji obciążeń. Inna ważna decyzja dotyczy użycia kombinacji obciążeń lub kombinacji wyników.
W przypadku systemu czysto liniowego można stosować kombinacje wyników. Obliczane są tylko przypadki obciążeń zawarte w kombinacji wyników. Wszystkie kombinacje można następnie wykonać z wynikami tych przypadków obciążeń.

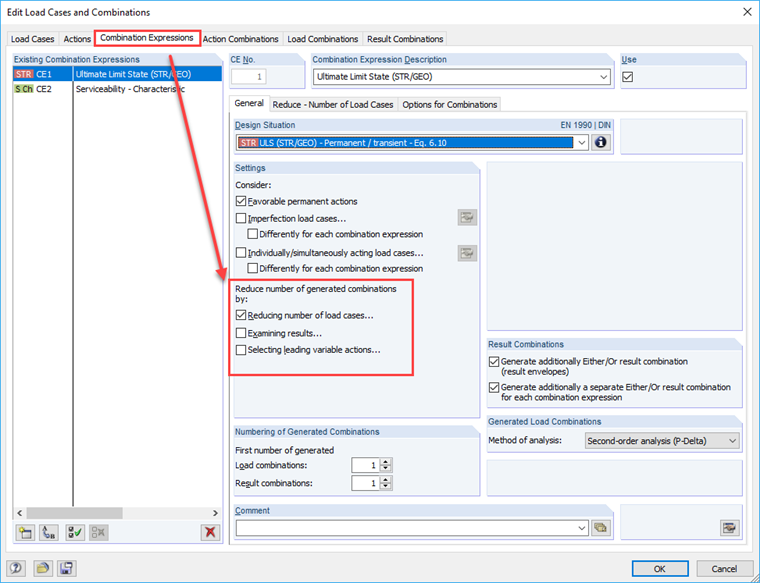

Ostatnia możliwość dotyczy zastosowania wbudowanej automatycznej redukcji przypadków obciążeń (patrz rysunek 2). Ponieważ funkcje te są stosunkowo obszerne, można odnieść się do trzech dobrze uzasadnionych artykułów z naszej bazy wiedzy:

https://www.dlubal.com/de/support-und-schulungen/support/knowledge-base/000538

https://www.dlubal.com/de/support-und-schulungen/support/knowledge-base/000575

https://www.dlubal.com/de/support-und-schulungen/support/knowledge-base/000594

Słowa kluczowe

Redukcja zmniejszenie przypadków obciążenia zmniejszenie kombinacji obciążeń
