Сочетание воздействий должно быть направлено на поиск наиболее неблагоприятного сочетания нагрузок для каждого местоположения конструкции. Каждое дополнительное загружение с изменяющимся воздействием увеличивает возможные сочетания и, таким образом, увеличивает количество сочетаний нагрузок, которые необходимо проанализировать.
Поскольку трудоемкость расчета возрастает с увеличением количества сочетаний нагрузок, всегда старайтесь, чтобы количество сочетаний нагрузок оставалось низким. Например, можно уменьшить количество загружений, которые необходимо объединить, с помощью логических соотношений, чтобы окончательно уменьшить количество сочетаний нагрузок, которые требуется проанализировать.
Например, симметричная двухшарнирная рама имеет следующие основные загружения:
| Загружение | Описание работы | Действие | Осевая сила в левой колонне | Осевая сила в правой колонне |
|---|---|---|---|---|
| 1 | Собственный вес | Постоянная | Сжатие | Сжатие |
| 2 | Ветер вправо | Переменная | растяжение | Сжатие |
| 3 | Ветровой подъем | Переменная | растяжение | растяжение |
| 4 | Снег | Переменная | Сжатие | Сжатие |
Поскольку LC1 действует всегда, а остальные три загружения могут возникать переменно, в результате будут получены следующие восемь математически возможных сочетаний:
СО1 = ЗГ1 + ЗГ2 + ЗГ3 + ЗГ4
ЗГ2 = ЗГ1
ЗГ3 = ЗГ1 + ЗГ2
CO4 = LC1 + LC3
ЗГ5 = ЗГ1 + ЗГ4
CO6 = ЗГ1 + ЗГ2 + ЗГ3
CO7 = ЗГ1 + ЗГ3 + ЗГ4
CO8 = ЗГ1 + ЗГ2 + ЗГ4
Этот выбор можно уменьшить, например, простым поиском экстремальных осевых сил в колоннах. Для каждой колонны необходимо создать группу загружений, которые действуют как положительно, так и отрицательно.
| Группы | Левая колонна | Правая стойка |
|---|---|---|
| Положительный | ЗГ1, ЗГ2, ЗГ3 | ЗГ1, ЗГ3 |
| Отрицательный | ЗГ1, ЗГ4 | ЗГ1, ЗГ2, ЗГ4 |
Теперь вместо восьми сочетаний нагрузок мы получим только четыре:
СН1 = ЗГ1 + ЗГ2 + ЗГ3
ЗГ2 = ЗГ1 + ЗГ4
ЗГ3 = ЗГ1 + ЗГ3
СО4 = ЗГ1 + ЗГ2 + ЗГ4

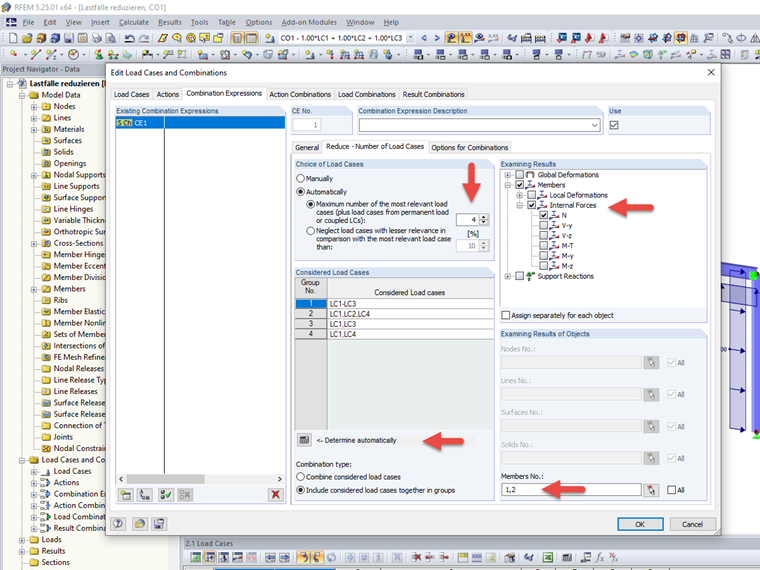

В RFEM 5 и RSTAB 8 этот тип редукции можно реализовать в меню «Изменить загружения и сочетания» во вкладке «Правила сочетаний» с помощью функции «Уменьшить количество загружений ...».

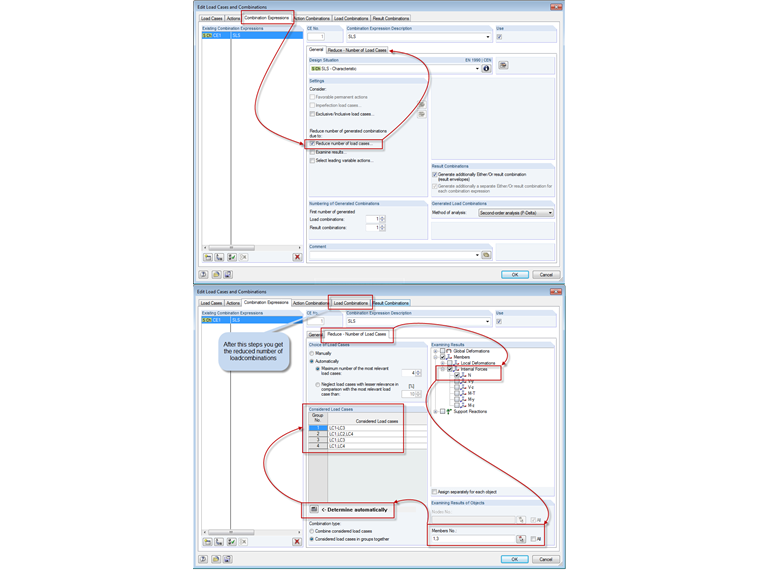

Для этого активируйте критерий результата, который нужно проанализировать, для выбора конкретного элемента во вложенной вкладке «Уменьшить - количество загружений» для максимального количества загружений в сочетании нагрузок. Затем программа учитывает эту информацию для автоматического определения требуемых сочетаний.
Кроме того, у вас есть возможность исключить загружения групп с помощью критерия релевантности. Эта дополнительная опция позволяет исключить менее релевантные загружения.
