Появляется предупреждение 282449 «Номер линии ... идентичны». Линейные линии влияют на расчет? Нужно ли мне удалять одинаковые строки?

Ответ

Поверхности не подключены, хотя они должны быть. В этом отношении двойные линии могут влиять на расчет. Лучше очистить модель и удалить все повторяющиеся линии.

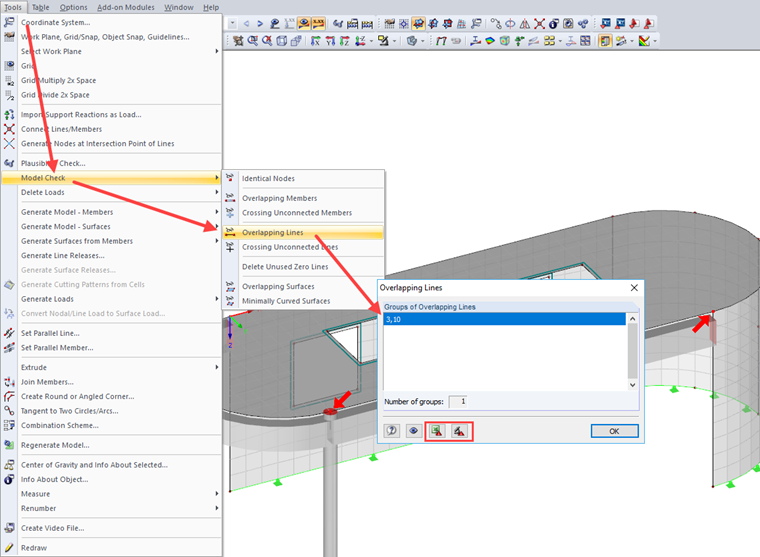

Вы можете быстро найти двойные линии с помощью функции «Инструменты → Проверка модели → Перекрытые линии». В этом инструменте можно также выводить пары линий в виде списка Excel или создавать частичные виды (см. Выделенные кнопки на рисунке 02).

Тем не менее, часто бывает, что данные строки нельзя удалить легко, потому что они назначены для разных объектов. При удалении одной из линий, z. Например, поверхность также будет удалена. Поэтому рекомендуется проверять все конструктивные элементы, если линии можно удалить и при необходимости изменить граничные линии.

Ключевые слова

Предупреждение 282449 Двойные линии Линии одинаковые Проверка модели
