21. lutego 2019

FAQ 002485 PL

Markus Baumgärtel

Modelowanie | Konstrukcja

RFEM

Pojawia się ostrzeżenie 282449 "Numer linii ... są identyczne". Czy te same linie wpływają na obliczenia? Czy muszę usunąć identyczne linie?

Odpowiedź

Powierzchnie nie są ze sobą połączone, chociaż powinny być. Pod tym względem podwójne obliczenia mogą mieć wpływ na obliczenia. Lepiej jest wyczyścić model i usunąć wszystkie powielone linie.

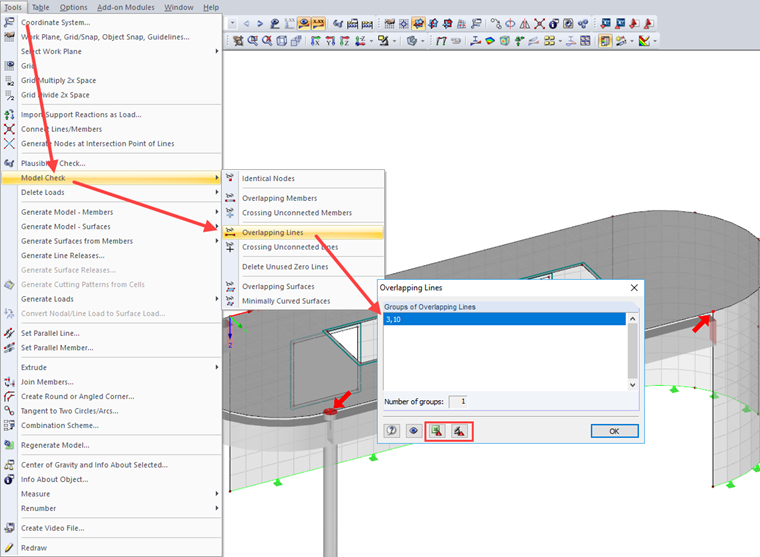

Za pomocą funkcji "Narzędzia → Sprawdzenie modelu → Linie przylegające" można szybko znaleźć podwójne linie. W tym narzędziu można też wyprowadzać pary linii jako listę w programie Excel lub tworzyć widoki częściowe (patrz podświetlone przyciski na Rysunku 02).

Często jednak nie można łatwo usunąć linii, ponieważ są one przypisane do różnych obiektów. W przypadku usunięcia jednej z linii z. Na przykład powierzchnia zostanie również usunięta. Zaleca się zatem sprawdzenie wszystkich składowych konstrukcyjnych, czy linie mogą zostać usunięte, a w razie potrzeby zmiana linii granicznych.

Słowa kluczowe

Ostrzeżenie 282449 Podwójne linie Linie identyczne Sprawdzenie modelu
