FAQ 002485 FR 21 février 2019

Markus Baumgärtel Modélisation & Structure RFEM

Je reçois l'avertissement 282449 "lignes no. ... sont identiques ". Des lignes identiques affectent-elles le calcul? Dois-je supprimer des lignes identiques?

Réponse

Il peut arriver que des surfaces ne soient pas connectées, alors qu'elles devraient l'être. En ce sens, les doubles lignes peuvent affecter le calcul. Il vaut mieux nettoyer le modèle et supprimer les lignes doubles.

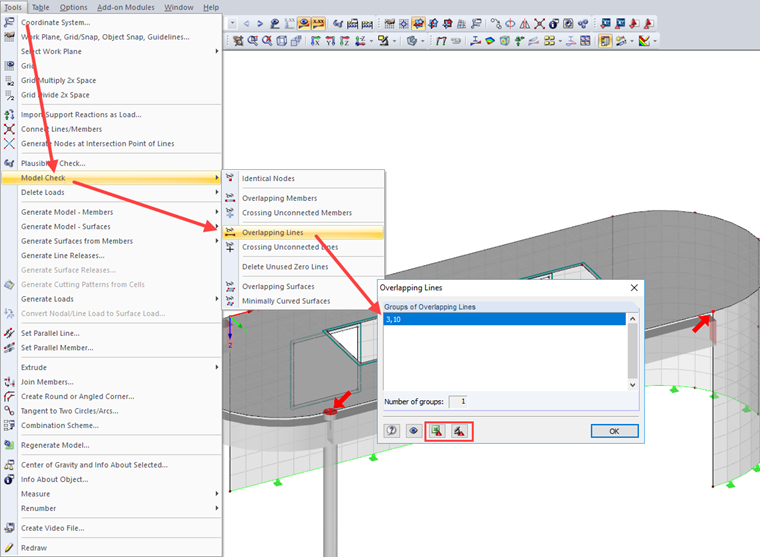

Les lignes en double sont rapidement accessibles via Outils> Contrôle du modèle> des lignes qui se chevauchent sont trouvées. Dans cet outil, les paires de lignes peuvent également être générées sous forme de liste Excel ou de sections.

Cependant, les lignes ne peuvent souvent pas être supprimées facilement car elles sont affectées à différents objets. Si vous supprimez l'une des lignes est z. Par exemple, une zone est supprimée. Par conséquent, vous devez d’abord vérifier tous les composants si les lignes peuvent être supprimées et modifier les lignes de limite si nécessaire.

Mots-clés

Warning 282449 lignes doubles lignes identiques contrôle du modèle
