FAQ 002485 DE

Fragen & Antworten, die Ihnen weiterhelfen

  • Häufig gestellte Fragen (FAQs)

Es erscheint die Warnung 282449 "Linien Nr. ... sind identisch". Wirken sich identische Linien auf die Berechnung aus? Muss ich identische Linien löschen?

Antwort

Es kann vorkommen, dass Flächen nicht verbunden sind, obwohl sie es sein sollten. Insofern können doppelte Linien durchaus Auswirkungen auf die Berechnung haben. Besser ist es, das Modell zu säubern und alle doppelten Linien zu entfernen.

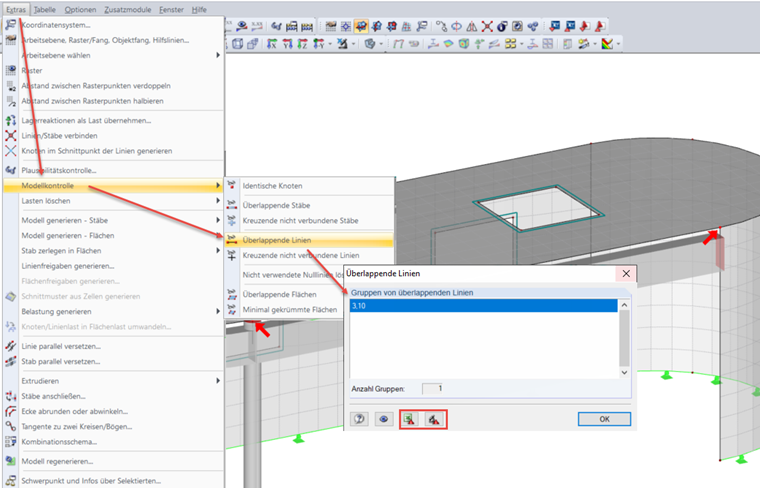

Doppelte Linien können Sie schnell mit der Funktion "Extras → Modellkontrolle → Überlappende Linien" finden. In diesem Werkzeug können die Linienpaare auch als Excel-Liste ausgegeben werden, oder es können Ausschnitte erzeugt werden (siehe markierte Schaltflächen im Bild 02).

Häufig ist es jedoch so, dass die Linien nicht einfach gelöscht werden können, da Sie unterschiedlichen Objekten zugewiesen sind. Löscht man eine der Linien, wird z. B. auch eine Fläche gelöscht. Man sollte deshalb zunächst bei allen Bauteilen prüfen, ob die Linien gelöscht werden können und die Begrenzungslinien ggf. ändern. Im beigefügten Video kann man sehen, wie die Begrenzungslinien der Flächen schnell ausgetauscht werden können. Die übrig gebliebene doppelte Linie lässt sich im Anschluss problemlos löschen.

Schlüsselwörter

Warnung 282449 doppelte Linien Linien identisch Modellkontrolle

Literatur

Downloads

Schreiben Sie einen Kommentar...

Schreiben Sie einen Kommentar...

  • Aufrufe 1086x
  • Aktualisiert 26. Februar 2021
