Aparece la advertencia núm. 282454: "Las líneas núm. .... son iguales". ¿Las líneas idénticas afectan al cálculo? ¿Debo eliminarlas?

Respuesta

Puede ser que las superficies no estén conectadas, aunque deberían estarlo. Respecto a esto, las líneas dobles pueden afectar al cálculo. Es mejor limpiar el modelo y eliminar todas las líneas duplicadas.

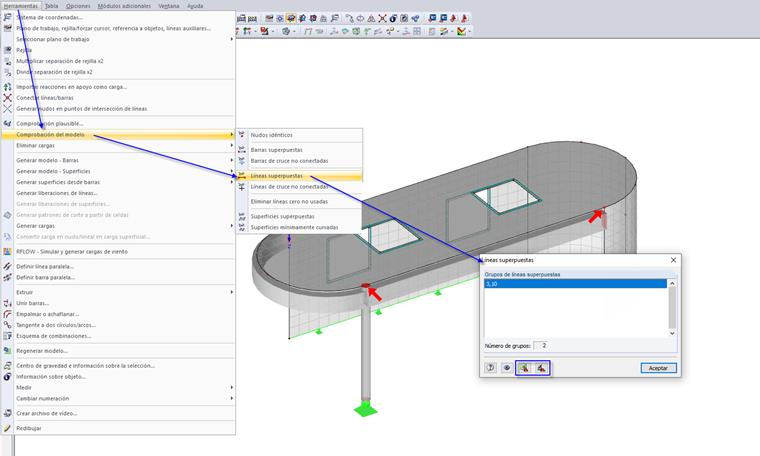

Puede encontrar fácilmente las líneas dobles utilizando la característica "Herramientas → Comprobación del modelo → Líneas superpuestas". Esta herramienta también permite exportar los pares de líneas a una lista de Excel o crear vistas parciales (ver los botones resaltados en la figura 02).

Sin embargo, normalmente no es tan fácil eliminar las líneas ya que estas están asignadas a diferentes objetos. Si elimina una de las líneas, también se va a eliminar la superficie, por ejemplo. Por esta razón, primero debe comprobar todos los componentes estructurales donde se pueden eliminar las líneas y cambiar las líneas de contorno, si es necesario. En el video adjunto, puede ver cómo las líneas de contorno de las superficies se pueden intercambiar rápidamente. La doble línea restante se puede eliminar fácilmente.

Palabras clave

Advertencia núm. 282454 Líneas dobles Líneas iguales Comprobación del modelo
