Markus Baumgärtel Modelování | Konstrukce RFEM

Zobrazí se varovné hlášení 282449 "Číslo linie ... identické". Jsou stejné linie ovlivněny výpočtem? Musím odstranit stejné linie?

Odpověď

Plochy ovšem nejsou připojeny. V tomto směru může mít výpočet vliv i na dvojité linie. Je lepší vyčistit model a odstranit všechny duplicitní linie.

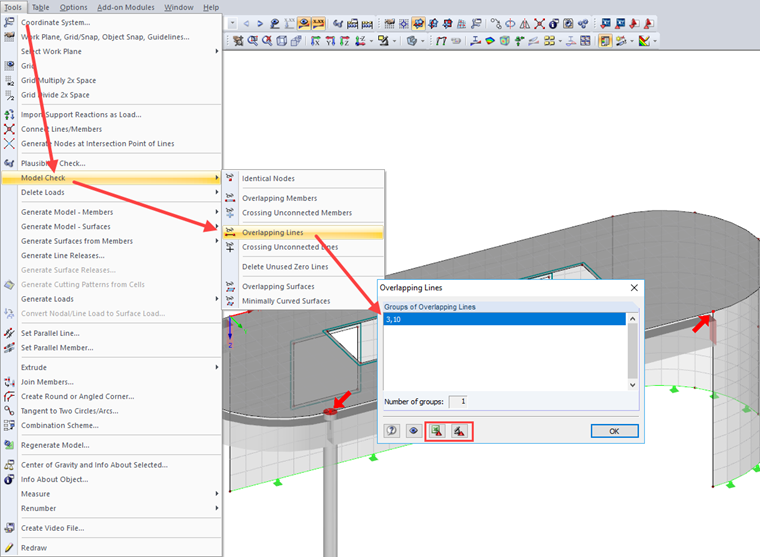

Dvouřádkové linie lze rychle najít příkazem "Nástroje → Kontrola modelu → Překrývači linie". V tomto nástroji můžeme také zobrazit páry linií jako seznam Excelu nebo vytvořit částečné pohledy (viz zvýrazněné tlačítka na obrázku 02).

Často je ovšem možné, že linie nelze snadno smazat, protože jsou přiřazeny různým objektům. Pokud některý z linií odstraníme, z. Také plocha se smaže. Doporučujeme proto zkontrolovat smazání linií a v případě potřeby změnit hraniční linie.

Klíčová slova

Upozornění 282449 Dvouúhelníky Rovnice jsou totožné Kontrola modelu
