FAQ 002511 RU 26. февраля 2019

Markus Baumgärtel Расчет RFEM RSTAB

Это касается доказательств деформации в GZG с дополнительными модулями. Если посмотреть на результаты в окне просмотра RSTAB или RFEM, для локальной и глобальной деформации в направлении Z выводится гораздо большее значение, чем в дополнительных модулях деформации.

Ответ

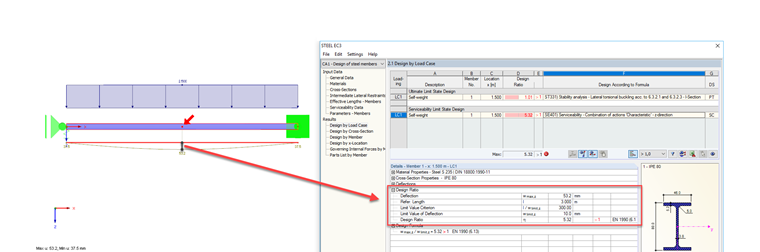

В выданном значении деформации, z. Если, например, STAHL EC3 используется для доказательства деформации, узловые деформации должны быть вычтены из общей деформации, показанной в RSTAB / RFEM (см. Рисунок 1). Таким образом, это значение соответствует общей деформации отдельного компонента.

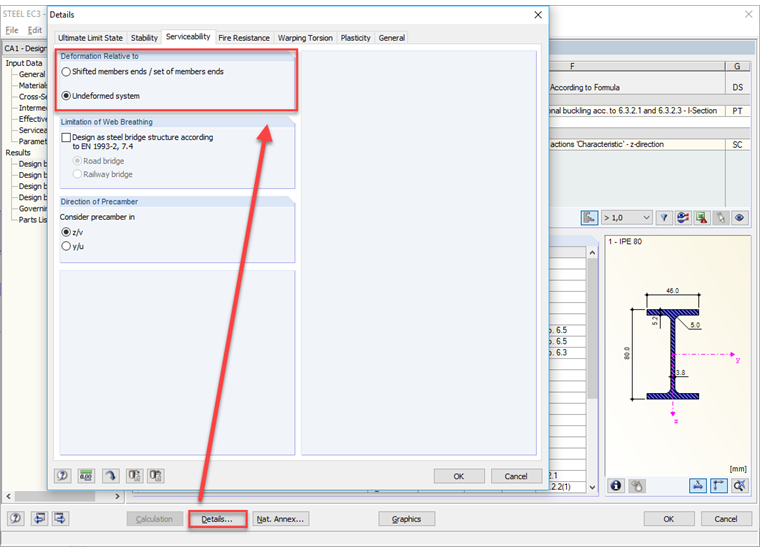

Если деформация связана с недеформированной системой в настройках деталей дополнительного модуля для подтверждения удобства использования, используется максимальная деформация, включая узловые деформации (указанное значение деформации RSTAB / RFEM) (см. Рисунок 2).

Ключевые слова

Деформация ГЗГ деформация стержневая деформация
