En consultant dans la fenêtre de travail de RSTAB ou RFEM les résultats des vérifications de déformation à l'ELS effectuées avec des modules additionnels, je constate que la valeur des déformations dans les directions Z locales et globales est nettement supérieure à celle indiquée dans les modules.

Réponse

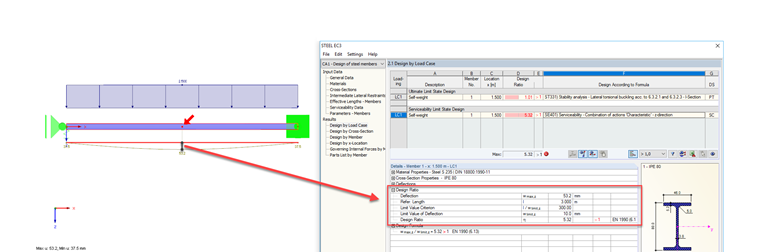

Lorsque vous vérifiez la valeur de déformation, z. Si, par exemple, ACIER EC3 doit être sorti pendant l'analyse des déformations, les déformations nodales doivent être soustraites du Gesamtverformung affiché dans RSTAB (voir la Figure 01): La valeur de déformation au centre de la barre représente la déformation globale du composant (déformation des nœuds plus déformation du composant structural).

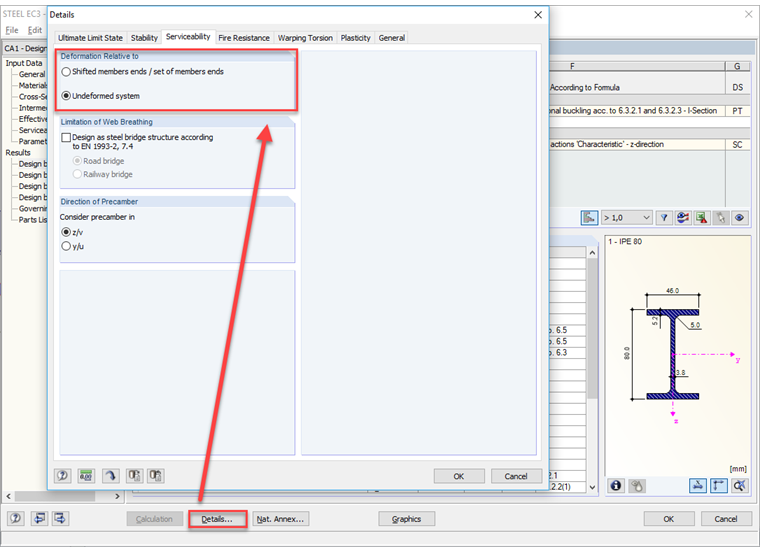

Si la déformation est rapportée au «Système non-déformé» dans les paramètres détaillés du module additionnel pour la vérification à l'ELS (voir la Figure 02), la déformation maximale incluant les déformations nodales (la valeur de déformation affichée dans RSTAB / RFEM) est utilisée .

Mots-clés

Déformation ELS déformation déformation de barre
