FAQ 002511 PL

26. lutego 2019

Markus Baumgärtel Projekt RFEM RSTAB

Dotyczy to proofów deformacji w GZG z dodatkowymi modułami. Patrząc na wyniki w rzutni RSTAB lub RFEM, uzyskuje się znacznie większą wartość zarówno dla lokalnego, jak i globalnego odkształcenia w kierunku Z niż w dodatkowych modułach deformacji.

Odpowiedź

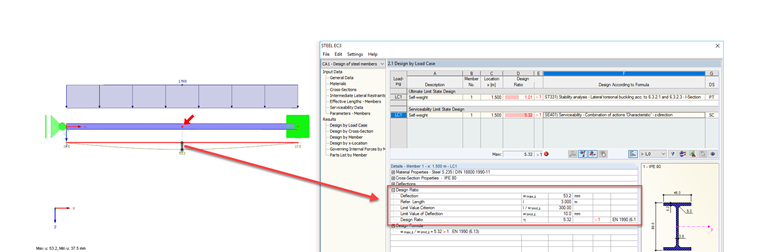

Podczas sprawdzania wartości odkształcenia z. Jeżeli na przykład podczas analizy odkształceń ma być wyprowadzany STEEL EC3, odkształcenia węzłowe należy odjąć od wykresu Gesamtverformung przedstawionego w programie RSTAB (patrz Rysunek 01): Wartość odkształcenia w środku pręta stanowi globalne odkształcenie składowej (odkształcenie węzłów plus odkształcenie elementu konstrukcyjnego).

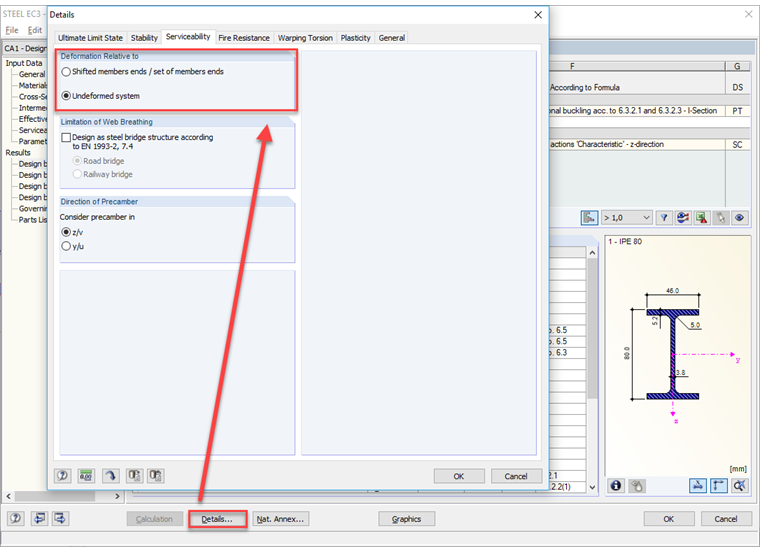

Jeżeli odkształcenie odnosi się do "układu nieuzbrojonego" w ustawieniach szczegółowych modułu dodatkowego dla obliczeń stanu granicznego użytkowalności (patrz rysunek 02), wykorzystywane jest odkształcenie maksymalne, w tym odkształcenia węzłowe (wartość deformacji wyświetlana w programie RSTAB / RFEM) .

Słowa kluczowe

Analiza ugięcia SLS Odkształcenie Deformacja pręta
