Dotaz

Pokud se v pracovním okně RSTABu podívám na výsledky posouzení deformací v MSP přídavných modulů, je tam pro lokální i globální deformaci ve směru Z vyšší hodnota než u přídavných modulů.


Odpověď:

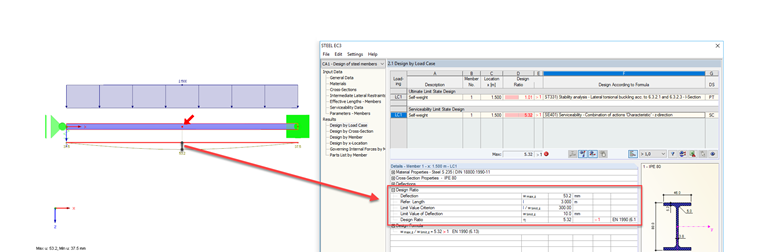

Při kontrole hodnoty deformace, například v důsledku analýzy deformace v modulu STEEL EC3, je třeba od celkové deformace zobrazené v programu RSTAB odečíst deformace v uzlech (viz Obrázek 01): hodnota deformace ve středu prutu představuje celkovou deformaci konstrukčního prvku (deformace uzlů plus deformace konstrukčního prvku).

Pokud je deformace v nastavení detailů posouzení mezního stavu použitelnosti v přídavném modulu nastavena jako "nedeformovaná konstrukce" (viz Obrázek 02), pak maximální deformace včetně deformací v uzlu (hodnota deformace zobrazená v programu RFEM/RSTAB) je použitý.
