Ответ:

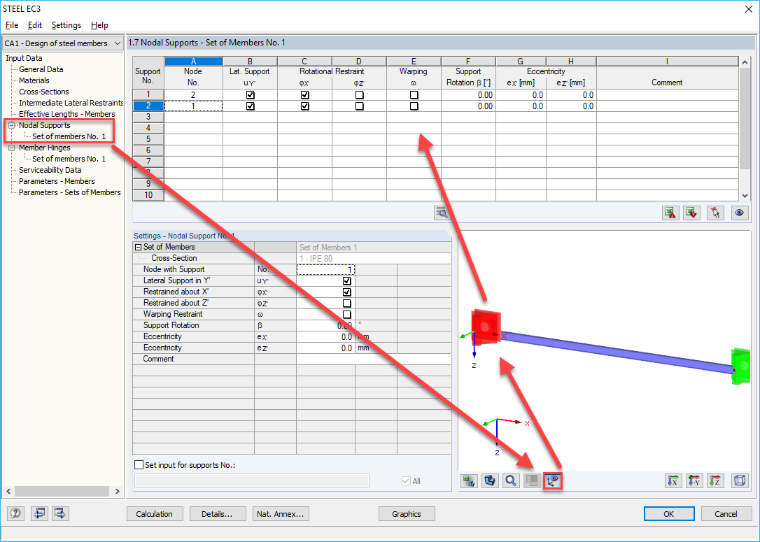

Самый простой способ проверки узловых опор, определенных в RF‑/STEEL EC3, - это графическое отображение результатов. Ее можно активировать с помощью кнопки «Местная система координат» под изображением в окне 1.7 (см. Рисунок).
Вопрос
Можно ли в дополнительном модуле RF‑/STEEL EC3 проверить ввод узловых опор для блока стержней? Я не уверен, что мои данные верны.
