Kontrola uzlových podpor pro sadu prutů v modulu RF-/STEEL EC3

Mohu v přídavném modulu RF-/STEEL EC3 zkontrolovat zadání uzlových podpor pro sadu prutů? Ich bin mir nicht sicher, ob meine Eingaben korrekt sind.

Odpověď:

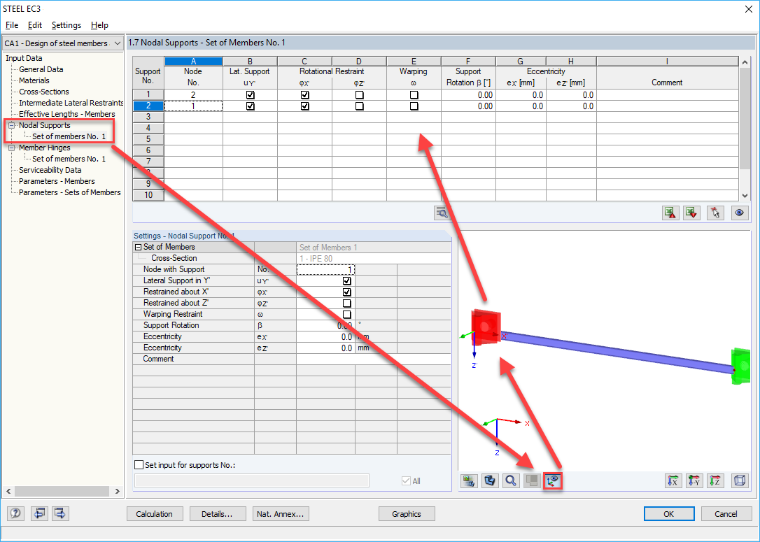

Uzlové podpory definované v modulu RF-/STEEL EC3 lze nejsnáze zkontrolovat pomocí grafického zobrazení výsledků. Diese können Sie über die Schaltfläche "Lokales Koordinatensystem" unterhalb der Grafik in Maske 1.7 aktivieren (siehe Bild).

Grafická kontrola uzlových podpor
Grafická kontrola uzlových podpor
