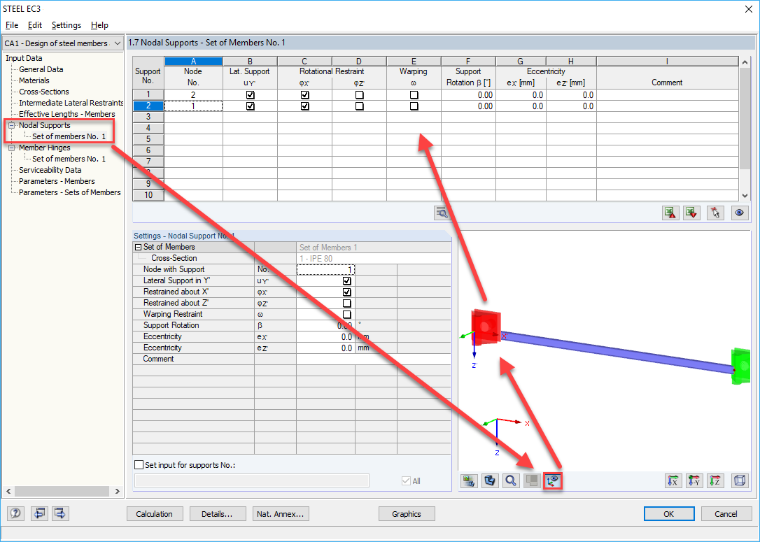

Il modo più semplice per verificare i vincoli esterni nodali definiti in RF-/STEEL EC3 è utilizzare la visualizzazione grafica dei risultati. È possibile attivarlo tramite il pulsante "Sistema di coordinate locale" sotto il grafico nella finestra 1.7 (vedere l'immagine).
Domanda
Posso controllare l'input dei vincoli esterni nodali per un set di aste nel modulo aggiuntivo RF-/STEEL EC3? Non sono sicuro che i miei dati siano corretti.
