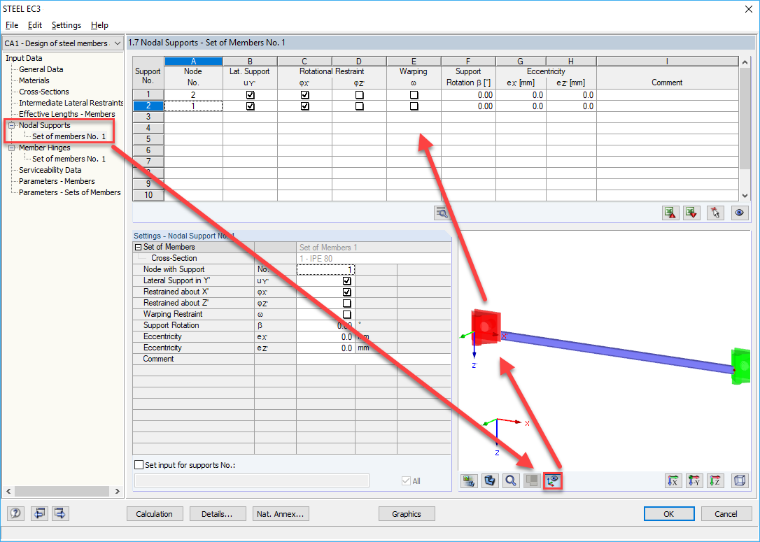

La manière la plus simple de vérifier les appuis nodaux définis dans RF-/STEEL EC3 est d'utiliser l'affichage graphique des résultats. Vous pouvez l'activer via le bouton « Local Coordinate System » sous le graphique dans la fenêtre 1.7 (voir la figure ci-contre).
