Resposta:

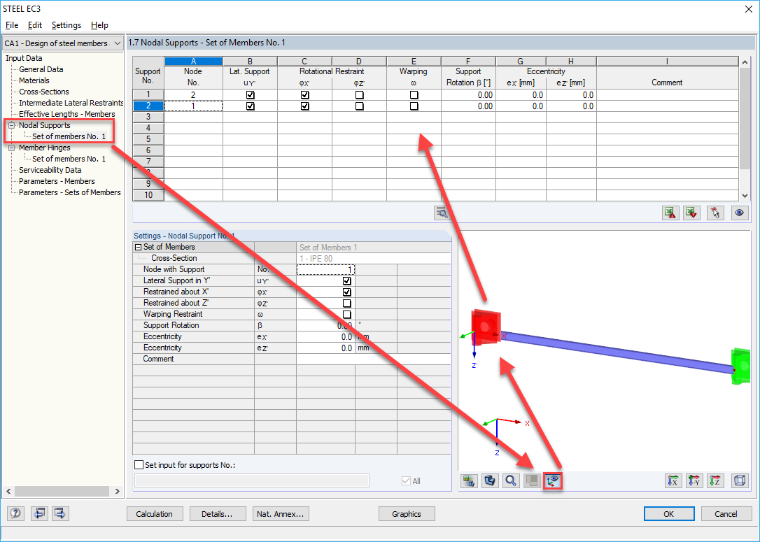

A forma mais fácil de verificar os apoios nodais definidos no RF‑/STEEL EC3 é através da visualização gráfica dos resultados. Isso pode ser ativado através do botão "Sistema de coordenadas local" no gráfico na janela 1.7 (ver imagem).
Pergunta
Posso verificar a entrada de apoios nodais para um conjunto de barras no módulo adicional RF‑/STEEL EC3? Não tenho a certeza se as minhas entradas estão corretas.
