Можно ли открыть файл RSTAB в RFEM или наоборот?

Ответ

В RFEM можно открыть уже смоделированные в RFEM конструкции, включая нагрузки и загружения, а затем изменить их далее. Это может быть необходимо, например, при определении во время ввода модели целесообразно включать в существующую модель RSTAB элементы поверхности, такие как настенные или потолочные плиты.

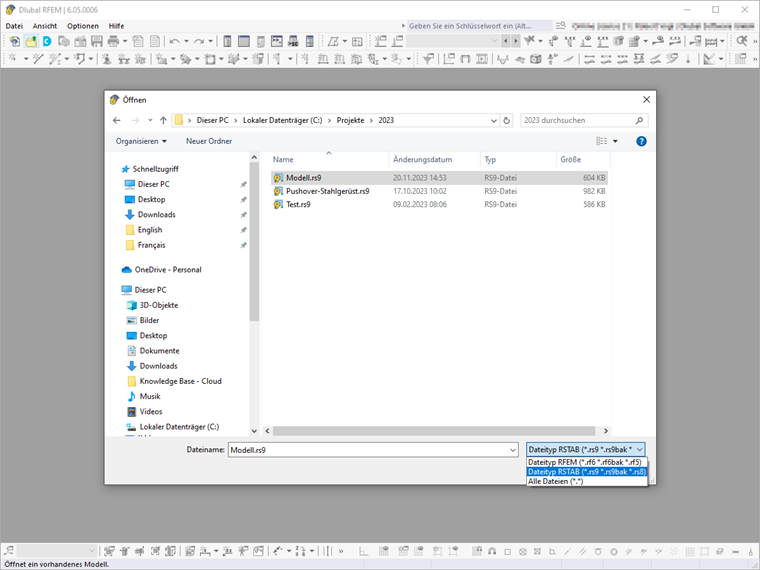

Для открытия RSTAB-файла в RFEM, необходимо изменить тип файла на «Тип файла RSTAB» или на «Все файлы» в диалоговом окне «Открыть». В результате отображаются не только файлы RFEM, но и все файлы RSTAB, хранящиеся в выбранном каталоге (см. Рис.). После открытия файла RSTAB, можно сохранить модель в качестве файла RFEM и отредактировать ее далее.

Пожалуйста, обратите внимание, что протоколы результатов или входные данные, уже созданные в дополнительных модулях, не передаются.

Файл RFEM можно импортировать в RSTAB путем выбора расширения *. rf5 in *. Переименование rs8 . Снова, все записи модуля и протоколы результатов будут удалены. Пожалуйста, обратите внимание, что в RSTAB импортируются только конструкции стержней. Элементы поверхности будут удалены.

Ключевые слова

Открытая совместимость RSTAB в RFEM Открытая RFEM в RSTAB
