Apertura del file RSTAB con RFEM

È possibile aprire un file RSTAB con RFEM e viceversa?


Risposta:

In RFEM, è possibile aprire e modificare ulteriormente le strutture modellate in RSTAB, inclusi i carichi e i casi di carico. Ciò può essere necessario, ad esempio, se durante l'input si verifica l'integrazione di elementi di superficie come i pannelli delle pareti nel modello RSTAB esistente.

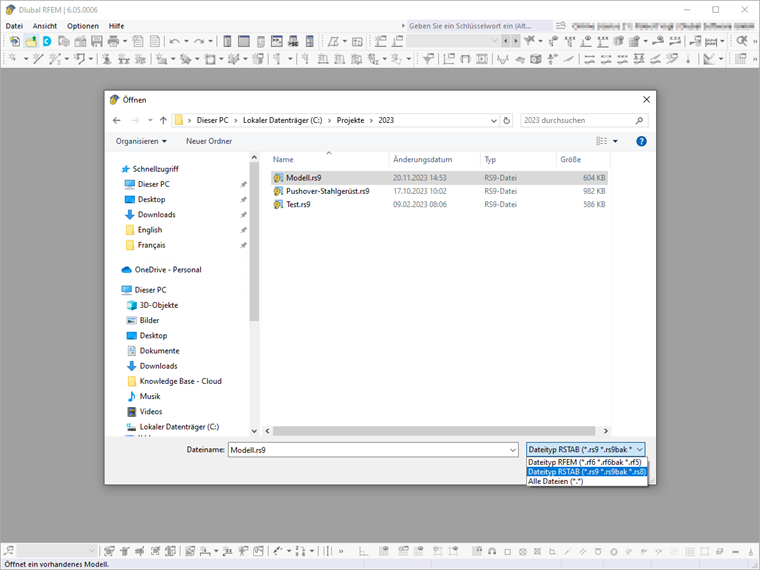

Per aprire un file RSTAB in RFEM, modificare il tipo di file nel tipo di file RSTAB o Tutti i file nella finestra di dialogo "Apri". In questo modo, è possibile visualizzare non solo i file RFEM, ma anche tutti i file RSTAB disponibili nella directory (vedi immagine). Dopo aver aperto il file RSTAB, è possibile salvare il modello come file RFEM per ulteriori modifiche.

Si noti che le relazioni di calcolo già create o i dati di input nei moduli aggiuntivi (per RFEM 5 e RSTAB 8) non saranno trasferiti.

Al contrario, è possibile modificare un file RFEM in RSTAB cambiando il tipo di file in RFEM o Tutti i file nella finestra di dialogo "Apri" e aprendo il file. In alternativa, è possibile denominare l'estensione del file *. rf6 a *. rs9 (o da *. rf5 a *. rs8 per RFEM 5 e RSTAB 8). Anche in questo caso, tutte le relazioni di calcolo vengono eliminate. Si noti inoltre che gli oggetti delle aste possono essere trasferiti solo a RSTAB. Tutti gli elementi della superficie vengono eliminati.


Autore

Il signor Baumgärtel fornisce supporto tecnico per i clienti Dlubal Software.

Bibliografia
  1. Handbuch RFEM, Dlubal Software. Tiefenbach, März 2020.
  2. Handbuch RSTAB. Tiefenbach: Dlubal Software, März 2016.
