Où puis-je trouver les efforts internes de nœuds particuliers dans le rapport d'impression?

Réponse

La méthode la plus simple pour trouver les efforts internes de ces nœuds consiste à imprimer les graphiques des barres dans le rapport d'impression.

Si cette solution n'est pas possible, vous pouvez également extraire les valeurs du tableau de résultats 4.1 du rapport d'impression. Les valeurs extrêmes n'étant activées que par défaut, il est nécessaire d'activer les valeurs nodales dans la sélection.

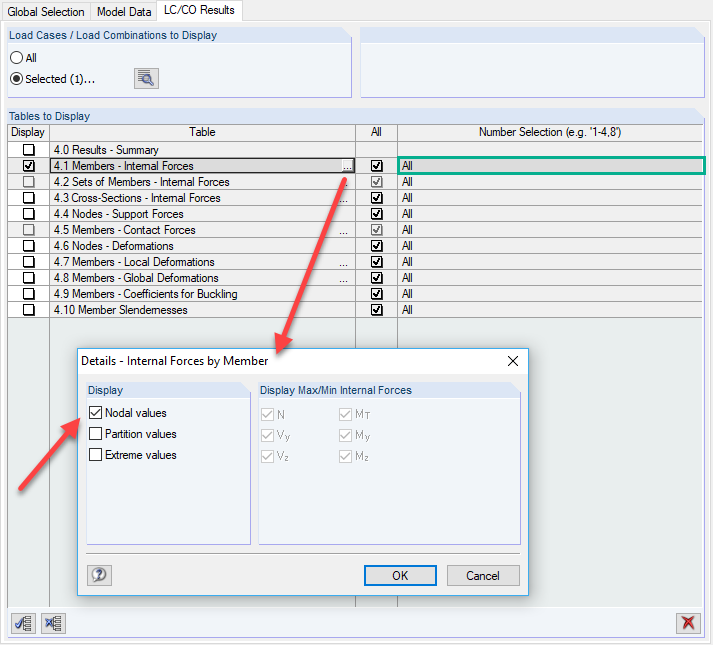

Figure 01 - Activer les valeurs de nœud pour le tableau 4.1 dans le rapport d'impression

Il n'est généralement pas raisonnable d'inclure les efforts internes de tous les barres dans le rapport d'impression. Vous ne pouvez donc sélectionner que les barres qui vous intéressent.

Figure 02 - Tableau 4.1 du rapport d'affichage avec les valeurs nodales

Mots-clés

Connexion Articulations Efforts internes Nœud Rapport d'impression Forces

  • Views 191x
  • Updated 21 octobre 2020
