Gdzie mogę znaleźć siły wewnętrzne w poszczególnych węzłach w protokole wydruku?

Odpowiedź

Najprostszym sposobem znalezienia rozmiarów cięć w tych węzłach jest wydrukowanie obrazów z pasków do dziennika wydruku.

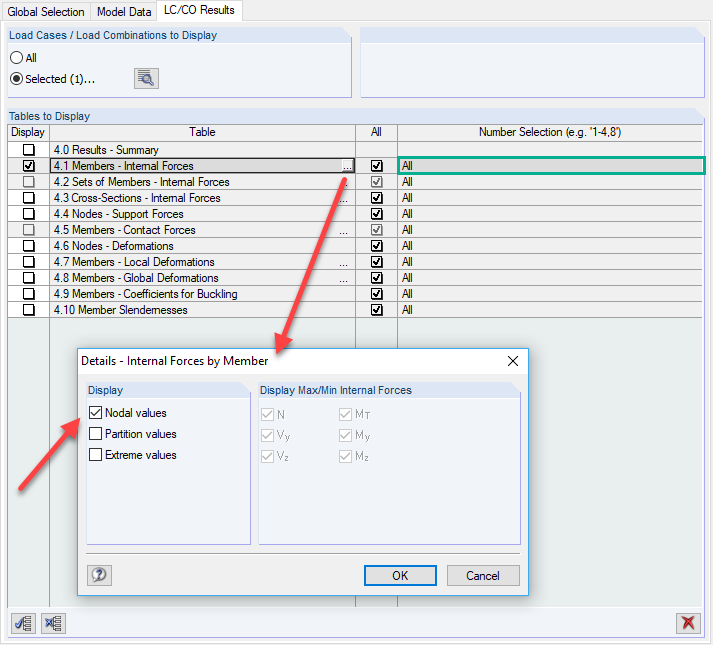

W przypadku, gdy to rozwiązanie nie wchodzi w rachubę, możesz również pobrać wartości z tabeli wyników 4.1 w protokole wyjściowym. Ponieważ domyślnie aktywowane są tylko wartości skrajne, należy nadal aktywować wartości węzłów w zaznaczeniu.

Zazwyczaj nie ma sensu posiadanie wewnętrznych sił wszystkich prętów w raporcie wydruku. Dlatego w wyborze zaznacz tylko tych członków, którzy są dla Ciebie istotni.
