Nejjednodušší způsob, jak najít vnitřní síly na těchto uzlech, je vytištění grafiky prutů v tiskovém protokolu.

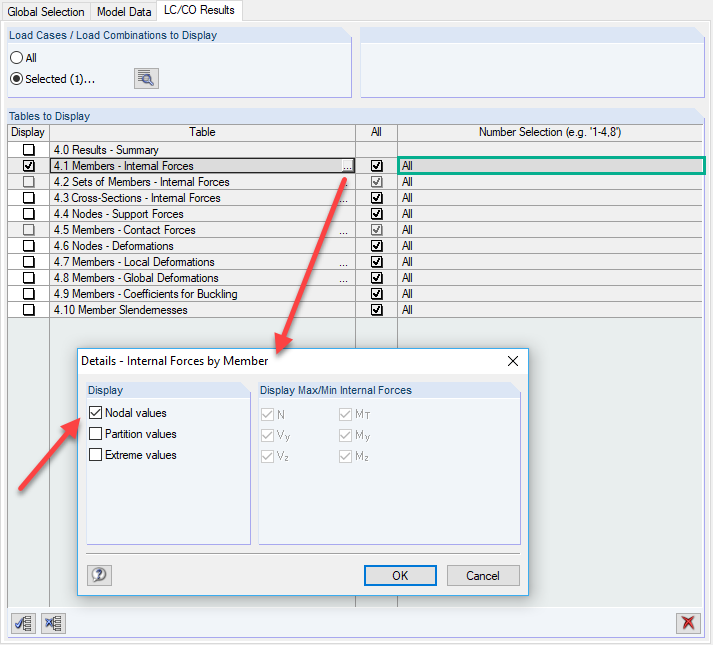

V případě, že toto řešení není možné, můžete převzít hodnoty z tabulky výsledků 4.1 v tiskovém protokolu. Protože jsou standardně aktivovány pouze extrémní hodnoty, je nutné při výběru aktivovat hodnoty pro uzly.
Obvykle není rozumné zahrnout do tiskového protokolu vnitřní síly všech prutů. Proto vyberte pouze pruty, které jsou pro vás relevantní.
