Wo kann ich im Ausdruckprotokoll die Schnittgrößen an bestimmten Knoten finden?

Antwort

Am einfachsten können Sie die Schnittgößen an diesen Knoten finden, wenn Sie Bilder von den Stäben in das Ausdruckprotokoll drucken.

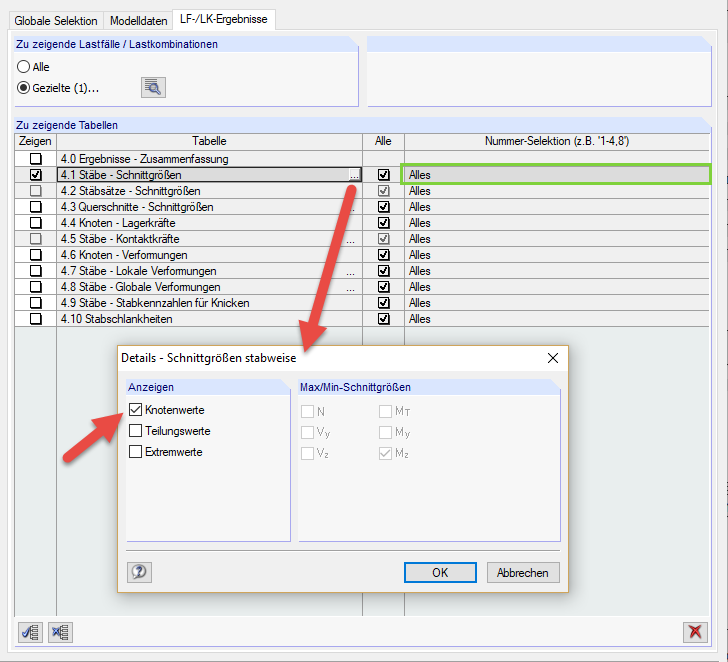

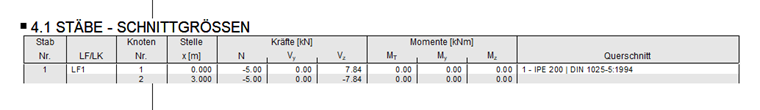

Für den Fall, dass diese Lösung nicht in Frage kommt, können Sie die Werte auch der Ergebnistabelle 4.1 im Ausduckprotokoll entnehmen. Da standardmäßig nur die Extremwerte aktiviert sind, müssen Sie in der Selektion noch die Knotenwerte aktivieren.

Meist ist es nicht sinnvoll, die Schnittgrößen aller Stäbe im Ausdruckprotokoll zu haben. Wählen Sie daher in der Selektion nur die Stäbe aus, die für Sie von Relevanz sind.

Schlüsselwörter

Verbindung Joints Schnittgrößen Knoten Ausdruckprotokoll Kräfte
