Можно ли экспортировать критический круглый вырез из RF-STANZ Pro в модель RFEM?

Ответ

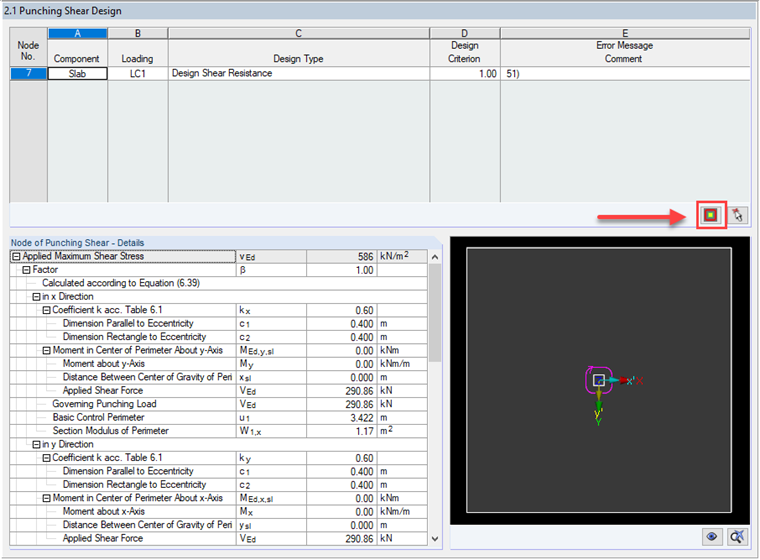

Да, можно. Можно экспортировать критический периметр из RF-PUNCH Pro в качестве линии к модели RFEM. Это возможно для всех форм штамповки (опор, концов стен и углов стен). Соответствующую кнопку можно найти в окне результатов 2.1 'Расчет на продавливание швов' (см. Рисунок).

Затем, в модели RFEM, вы получите строку, в которой, например, можно создать раздел для дальнейшего анализа. Пожалуйста, обратите внимание, что линия должна быть интегрирована в FE-сетку поверхности. Настройки для этого можно найти в общих настройках сетки FE.

Ключевые слова

Круглый вырез экспорт
