Czy można wyeksportować krytyczne cięcie okrągłe z RF-STANZ Pro do modelu RFEM?

Odpowiedź

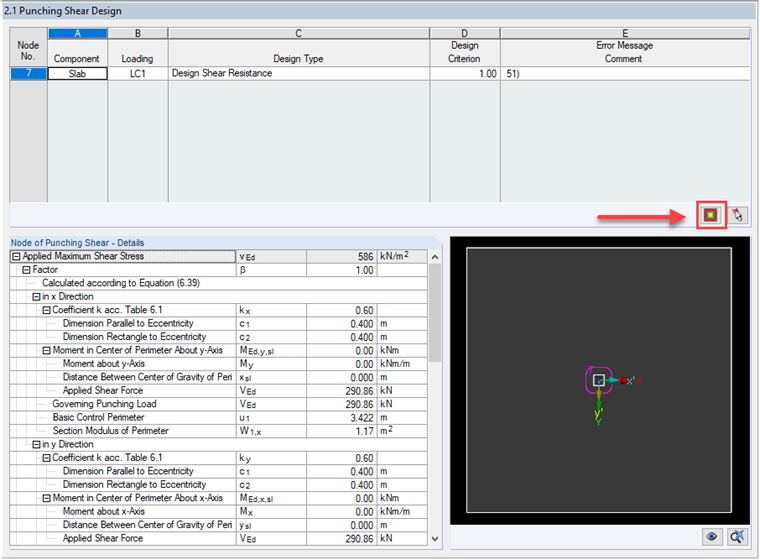

Tak, możesz. Istnieje możliwość eksportu krytycznego obwodu z RF-PUNCH Pro jako linii do modelu RFEM. Jest to możliwe we wszystkich formach wykrawania (podporach, końcach ścian i narożnikach ścian). Odpowiedni przycisk znajduje się w oknie wyników 2.1 "Wymiarowanie przekroju poprzecznego" (patrz rysunek).

W modelu RFEM zostanie utworzona linia, na której na przykład można utworzyć "przekrój" do dalszych analiz. Należy pamiętać, że linia musi być zintegrowana z siatką ES powierzchni. Ustawienia te można znaleźć w ogólnych ustawieniach siatki ES.

Słowa kluczowe

Okrągłe wycięcie eksport
