¿Puedo exportar un perímetro de control desde RF-PUNCH Pro a un modelo de RFEM?

Respuesta

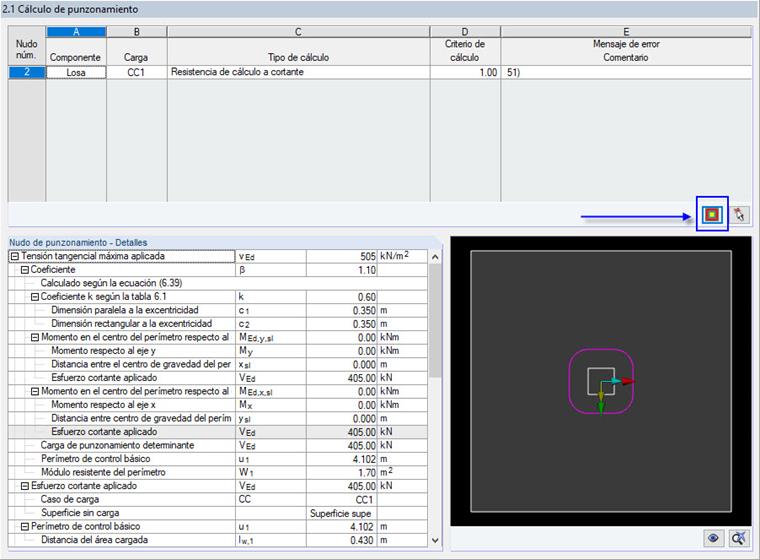

Sí, puede. Es posible exportar el perímetro de control desde RF-PUNCH Pro como una línea al modelo de RFEM. Esto es posible para todas las formas de punzonamiento (apoyos, extremos y esquinas de muro). El botón correspondiente se puede encontrar en la ventana de resultados 2.1 "Cálculo de punzonamiento" (ver figura).

En el modelo RFEM obtendrá una línea, donde puede crear una "sección" para análisis posteriores, por ejemplo. Tenga en cuenta que se debe integrar la línea en una malla de EF de la superficie.  La configuración de esto se puede encontrar en la configuración general de la malla de EF.

Palabras clave

Perímetro Exportar Perímetro de control
