是否有可能将RF-STANZ Pro的关键轮切输出到RFEM模型?

回答

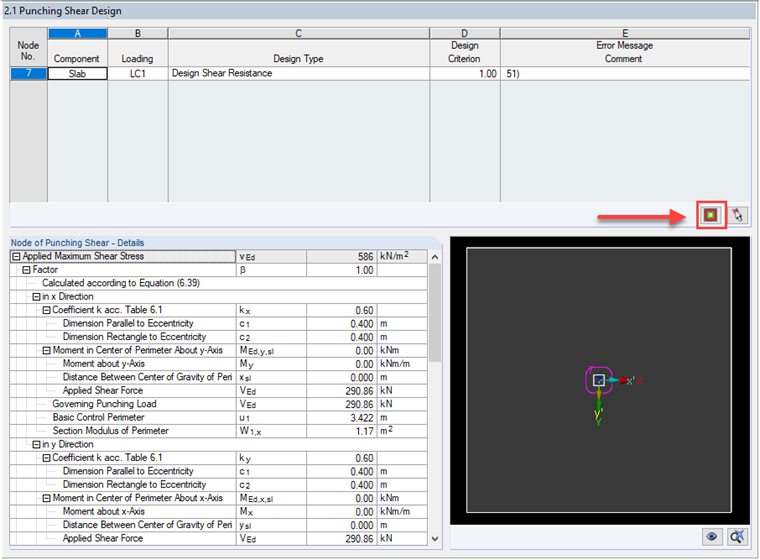

是的,你可以。 从RF-PUNCH Pro作为线输出临界周长到RFEM模型。 对于所有冲切模板(支座,墙端和墙角)都可以这样做。 对应的按钮可以在结果窗口2.1'冲切设计'中找到(见图)。

然后在RFEM模型中得到一条线,您可以在其中创建一个“截面”,以便进一步分析。 请注意,该线必须集成到面的有限元网格中。 可以在常规有限元网格设置中找到该设置。

关键词

圆形切割,出口,
