Создание конечных элементов для контактной области с несовпадающими поверхностями в RFEM 5

Я смоделировал контактное тело в RFEM 5, к которому с обеих сторон примыкают объекты в разных местах. Появляется сообщение об ошибке: «Ошибка при генерации КЭ-сетки!».

Ответ:

Для генерации конечно-элементной сетки в данном случае необходимо соблюдать следующие условия:

  • Обе контактные поверхности должны быть смоделированы параллельно: все узлы, линии и интегрированные объекты должны совпадать, даже если объект на одной из контактных поверхностей не используется.

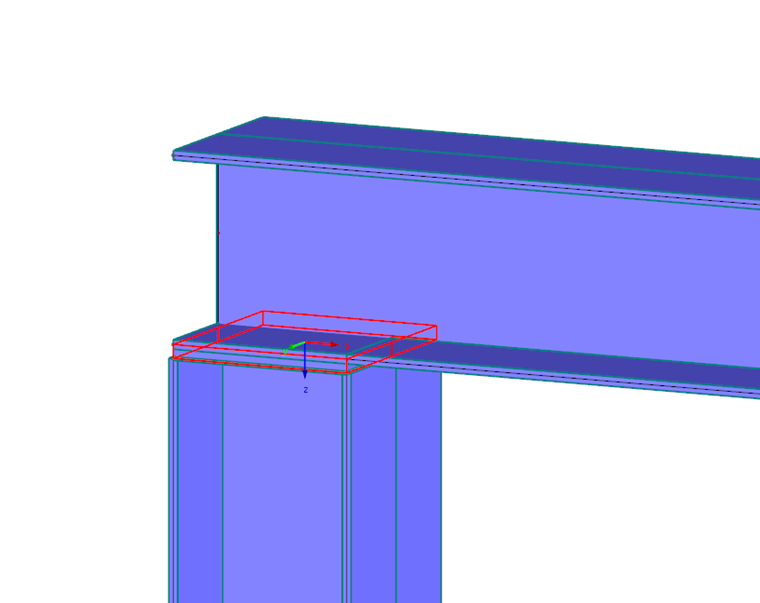

Контактное тело
1 Контактное тело
  • Для того чтобы сгенерировать конечно-элементную сетку с учетом потенциально неиспользуемых объектов, в настройках конечно-элементной сетки необходимо активировать опцию "Интегрировать неиспользуемые объекты в поверхности".
Option "Nicht verwendete Objekte in Flächen integrieren"
2 Опция «Интегрировать неиспользованные объекты в поверхности»
Автор

Г-н Фаулстих отвечает за контроль качества программы RFEM и обеспечивает поддержку пользователей.
