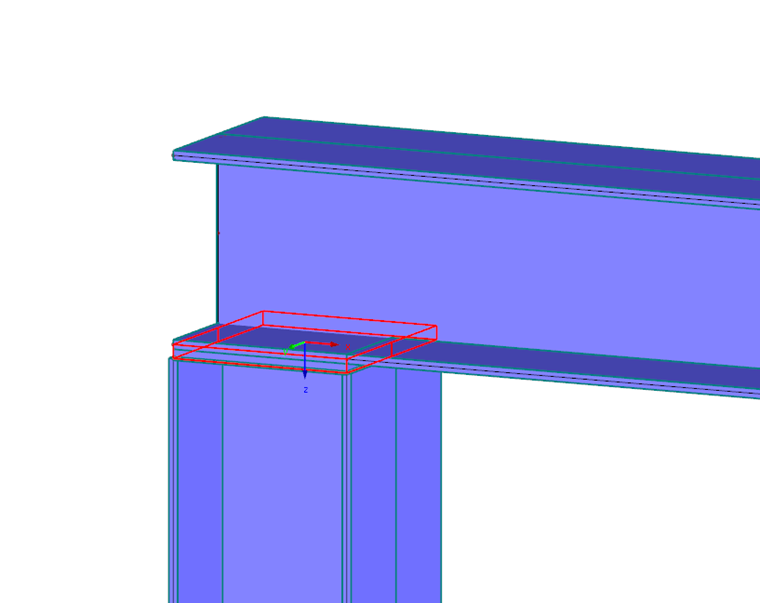

Ich habe ein Kontaktvolumen modelliert, an welches auf beiden Seiten Objekte an unterschiedlichen Stellen anschließen. Es erscheint die Fehlermeldung "Fehler beim Generieren des FE-Netzes!".

Antwort

Zur Generierung des FE-Netzes sind sind in diesem Fall folgende Bedingungen einzuhalten:

  • Die beiden Kontaktflächen müssen identisch sein, das heißt alle Knoten, Linien, sowie integrierte Objekte müssen übereinstimmen, auch wenn diese an einer der Kontaktflächen keine Verwendung haben.

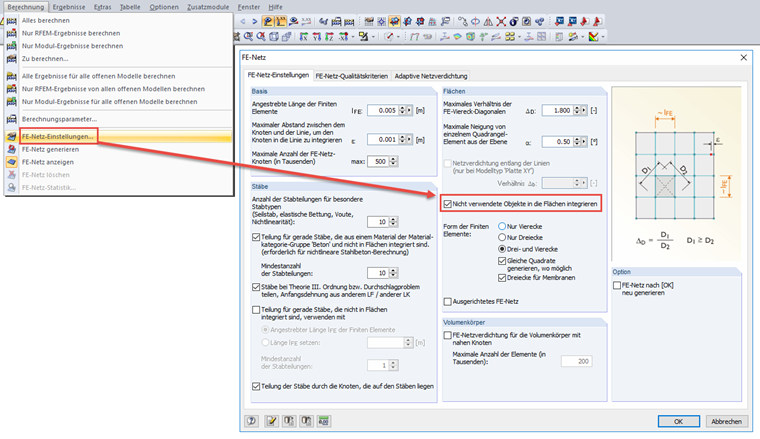

  • Damit auch unter Berücksichtigung der nicht verwendeten Objekte ein FE-Netz generiert werden kann, ist innerhalb der FE-Netz-Einstellungen die Option "Nicht verwendete Objekte in die Flächen integrieren" zu aktivieren, siehe Bild 1.

Schlüsselwörter

FE-Netz, Kontaktvolumen, Fehler, Fehlermeldung
