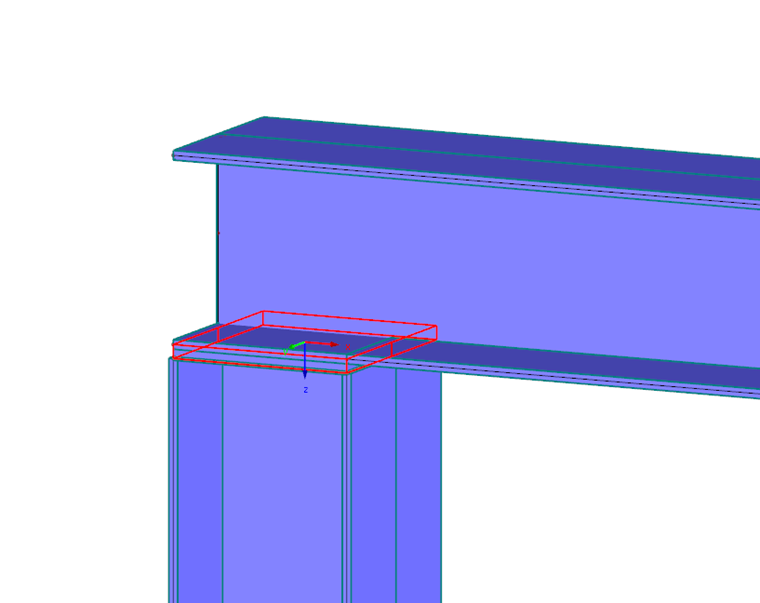

Namodeloval jsem kontaktní těleso s objekty spojenými na obou stranách na různých místech. Zobrazí se chybové hlášení: "Chyba při generování sítě KP!"

Q: Namodeloval jsem kontaktní těleso s objekty spojenými na obou stranách na různých místech. Zobrazí se chybové hlášení: &quot;Chyba při generování sítě KP!&quot;

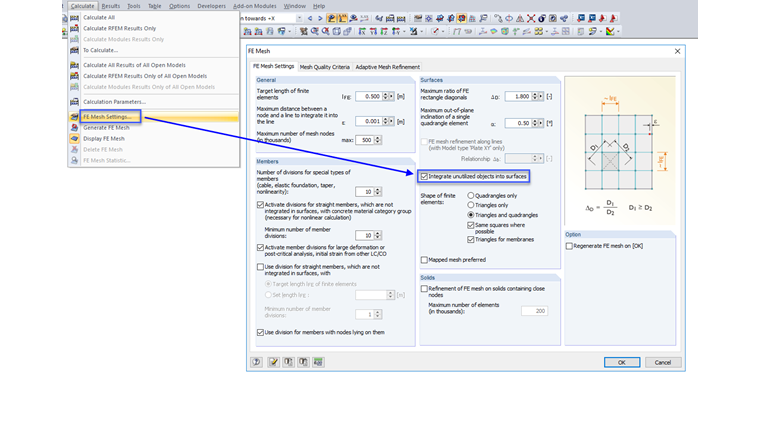

Pro generování sítě konečných prvků je v tomto případě nutné splnit následující podmínky:Obě kontaktní plochy je třeba modelovat paralelně: všechny uzly, linie a integrované objekty se musí shodovat, i když objekt na některé z kontaktních ploch není použit. Pro generování sítě konečných prvků také s ohledem na případně nepoužité objekty je nutné v nastavení sítě konečných prvků aktivovat volbu &quot;Integrovat nevyužité objekty do ploch&quot; (viz Obrázek 02).

Question

Namodeloval jsem kontaktn&#237; těleso s objekty spojen&#253;mi na obou stran&#225;ch na různ&#253;ch m&#237;stech. Zobraz&#237; se chybov&#233; hl&#225;šen&#237;: &quot;Chyba při generov&#225;n&#237; s&#237;tě KP!&quot;

Accepted Answer

Pro generov&#225;n&#237; s&#237;tě konečn&#253;ch prvků je v tomto př&#237;padě nutn&#233; splnit n&#225;sleduj&#237;c&#237; podm&#237;nky:Obě kontaktn&#237; plochy je třeba modelovat paralelně: všechny uzly, linie a integrovan&#233; objekty se mus&#237; shodovat, i když objekt na někter&#233; z kontaktn&#237;ch ploch nen&#237; použit.                                   Pro generov&#225;n&#237; s&#237;tě konečn&#253;ch prvků tak&#233; s ohledem na př&#237;padně nepoužit&#233; objekty je nutn&#233; v nastaven&#237; s&#237;tě konečn&#253;ch prvků aktivovat volbu &quot;Integrovat nevyužit&#233; objekty do ploch&quot; (viz Obr&#225;zek 02).

Dotaz

Namodeloval jsem kontaktní těleso s objekty spojenými na obou stranách na různých místech. Zobrazí se chybové hlášení: "Chyba při generování sítě KP!"
