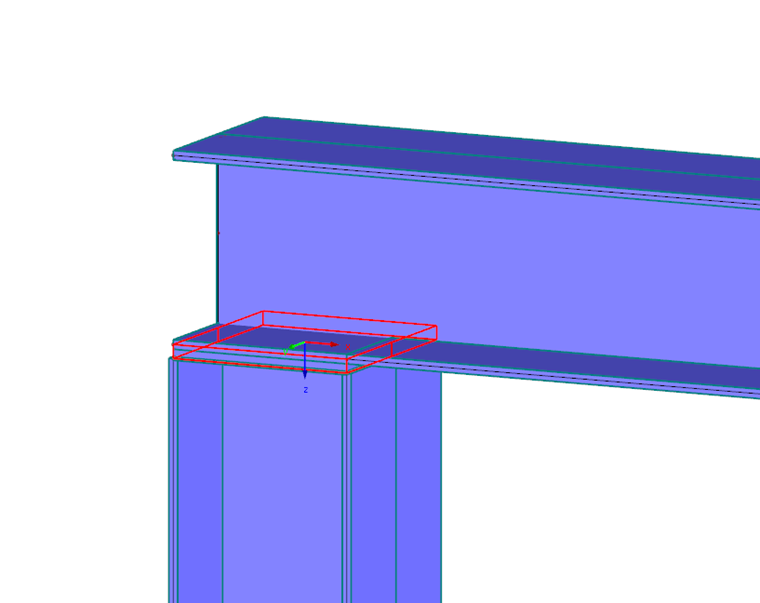

Modelei um sólido de contacto com objetos ligados em ambos os lados em diferentes posições. Aparece a mensagem de erro: "Erro ao gerar malha de EF!"

Q: Modelei um sólido de contacto com objetos ligados em ambos os lados em diferentes posições. Aparece a mensagem de erro: &quot;Erro ao gerar malha de EF!&quot;

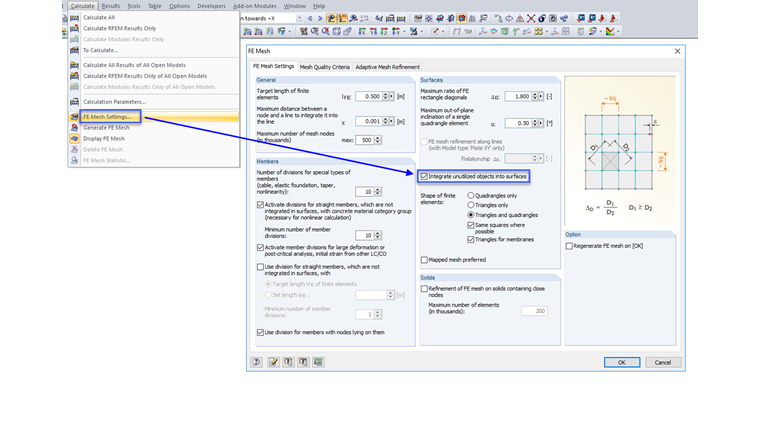

Para gerar a malha de EF, é necessário cumprir as seguintes condições neste caso:Ambas as superfícies de contato devem ser modeladas em paralelo: todos os nós, linhas e objetos integrados devem corresponder, mesmo se um objeto em uma das superfícies de contato não é utilizado. Para gerar também a malha de EF tendo em consideração os objetos possivelmente não utilizados, ative a opção &quot;Integrar objetos não utilizados nas superfícies&quot; nas configurações da malha de EF (ver Figura 02).

Question

Modelei um s&#243;lido de contacto com objetos ligados em ambos os lados em diferentes posi&#231;&#245;es. Aparece a mensagem de erro: &quot;Erro ao gerar malha de EF!&quot;

Accepted Answer

Para gerar a malha de EF, &#233; necess&#225;rio cumprir as seguintes condi&#231;&#245;es neste caso:Ambas as superf&#237;cies de contato devem ser modeladas em paralelo: todos os n&#243;s, linhas e objetos integrados devem corresponder, mesmo se um objeto em uma das superf&#237;cies de contato n&#227;o &#233; utilizado.                                     Para gerar tamb&#233;m a malha de EF tendo em considera&#231;&#227;o os objetos possivelmente n&#227;o utilizados, ative a op&#231;&#227;o &quot;Integrar objetos n&#227;o utilizados nas superf&#237;cies&quot; nas configura&#231;&#245;es da malha de EF (ver Figura 02).

Pergunta

Modelei um sólido de contacto com objetos ligados em ambos os lados em diferentes posições. Aparece a mensagem de erro: "Erro ao gerar malha de EF!"
