Generowanie siatki ES dla brył kontaktowych z nieodpowiadającymi sobie powierzchniami w programie RFEM 5

W RFEM 5 zamodelowałem kontaktowe ciało stałe, do którego po obu stronach przylegają obiekty w różnych miejscach. Pojawił się komunikat o błędzie: „Błąd podczas generowania siatki ES!”.

Odpowiedź:

Do generowania siatki MES w tym przypadku należy spełnić następujące warunki:

  • Obie powierzchnie kontaktowe muszą być modelowane równolegle: Wszystkie węzły, linie oraz zintegrowane obiekty muszą się pokrywać, nawet jeśli obiekt nie jest używany na jednej z powierzchni kontaktowych.

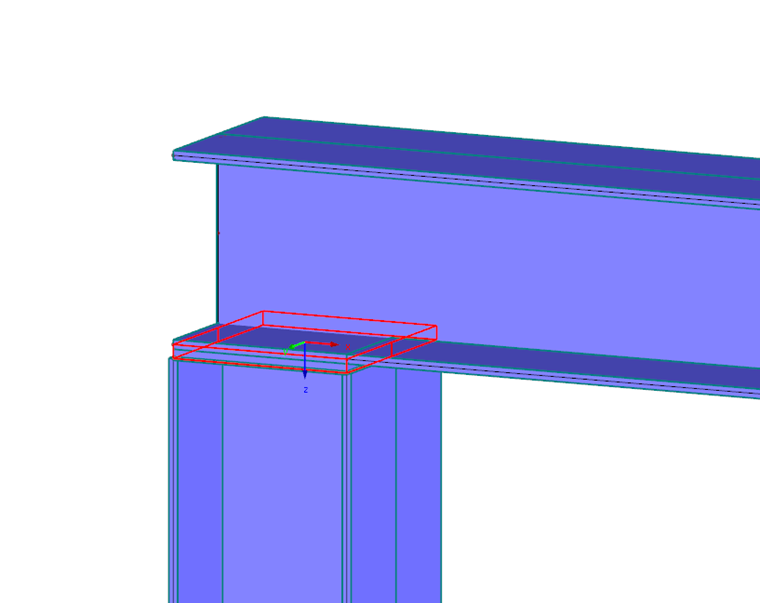

Bryła kontaktowa
1 Bryła kontaktowa
  • Aby możliwe było wygenerowanie siatki MES przy uwzględnieniu ewentualnie nieużywanych obiektów, należy w ustawieniach siatki MES aktywować opcję "Zintegrować nieużywane obiekty w powierzchnie".

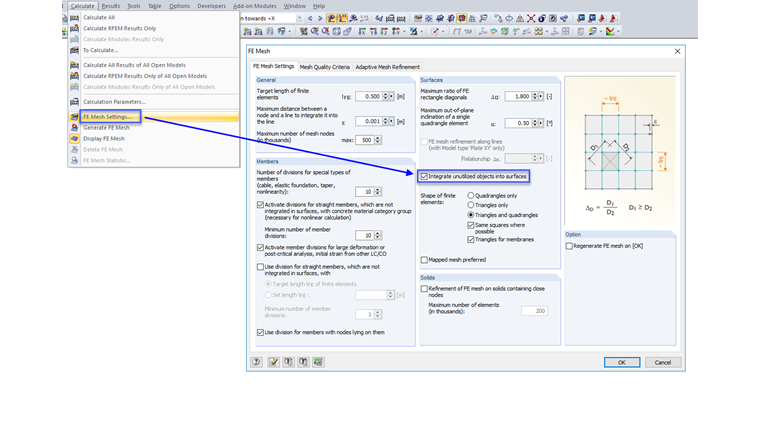

Option "Nicht verwendete Objekte in Flächen integrieren"
2 Opcja "Zintegruj nieużywane obiekty z powierzchniami"
Autor

Pan Faulstich jest odpowiedzialny za zapewnienie jakości programu RFEM i zapewnia wsparcie klienta.
