При передаче нагрузок на подшипники с помощью функции «Взять на себя реакции подшипников как нагрузку» я заметил различия в суммах нагрузок.

Ответ

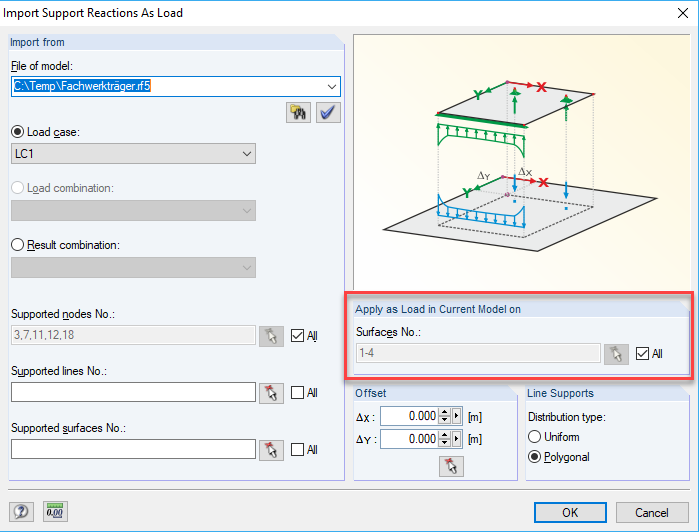

Во время импорта реакции опоры экспортируются в виде свободных нагрузок с фиксированными координатами. Для каждой свободной нагрузки, можно указать, на какой поверхности она должна действовать. Во время передачи нагрузки обычно устанавливается флажок «Все» (см. Рис. 01). Таким образом, загружаются все поверхности, которые «нарушают» данные отдельные нагрузки. Таким образом, может случиться, что некоторые поверхности будут загружены непреднамеренно. В результате получается большая сумма нагрузки в модели.

Поэтому, рекомендуется указывать уже в диалоговом окне «Импорт поддержки поддержки как нагрузки», на поверхности которого может быть применена импортированная нагрузка.

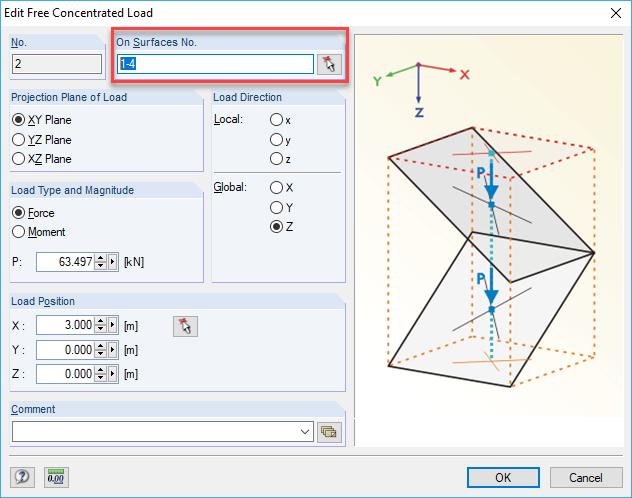

В случае свободных нагрузок, поверхности, на которые должна действовать нагрузка, также могут быть впоследствии отрегулированы (см. Рисунок 02).
