Después de importar las cargas en los apoyos utilizando la función "Importar reacciones en los apoyos como cargas", noté algunas desviaciones en las sumas de las cargas: Die Lasten im neuen Modell sind viel größer!

Q: Después de importar las cargas en los apoyos utilizando la función "Importar reacciones en los apoyos como cargas", noté algunas desviaciones en las sumas de las cargas: Die Lasten im neuen Modell sind viel größer!

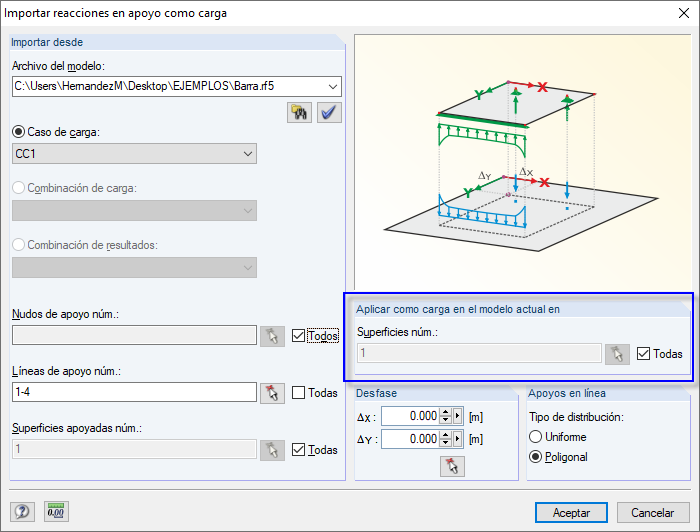

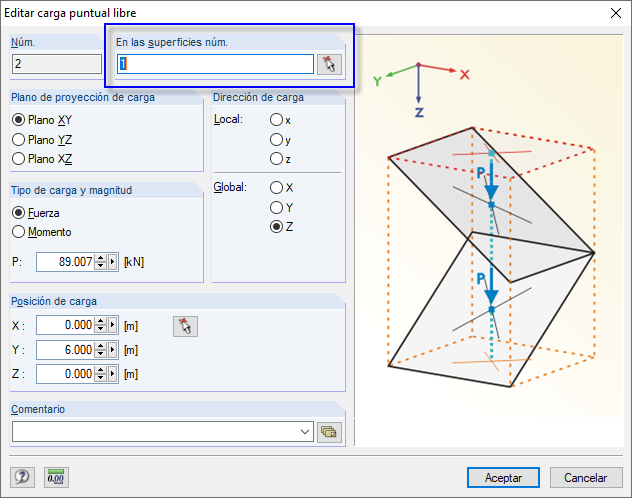

Durante la importación, las reacciones en los apoyos se exportan como cargas libres con coordenadas fijas. Para cada una de las cargas libres, puede especificar en qué superficie debería actuar. Durante la transferencia de carga, generalmente se selecciona la casilla de verificación "Todas" (ver figura 01). Por lo tanto, la carga actúa en todas las superficies que "infrinjan" estas cargas individuales. So kann es vorkommen, dass einige Flächen ungewollt belastet werden. El resultado es una suma de carga mayor en el modelo.Es ist daher zu empfehlen, schon im Dialog "Lagerreaktionen als Last übernehmen" festzulegen, auf welche Flächen die zu importierende Last angesetzt werden darf.Bei den freien Lasten können die Flächen, auf die die Last wirken soll, auch nachträglich angepasst werden (siehe Bild 02).

Question

Despu&#233;s de importar las cargas en los apoyos utilizando la funci&#243;n "Importar reacciones en los apoyos como cargas", not&#233; algunas desviaciones en las sumas de las cargas: Die Lasten im neuen Modell sind viel gr&#246;&#223;er!

Accepted Answer

Durante la importaci&#243;n, las reacciones en los apoyos se exportan como cargas libres con coordenadas fijas. Para cada una de las cargas libres, puede especificar en qu&#233; superficie deber&#237;a actuar. Durante la transferencia de carga, generalmente se selecciona la casilla de verificaci&#243;n "Todas" (ver figura 01). Por lo tanto, la carga act&#250;a en todas las superficies que "infrinjan" estas cargas individuales. So kann es vorkommen, dass einige Fl&#228;chen ungewollt belastet werden. El resultado es una suma de carga mayor en el modelo.Es ist daher zu empfehlen, schon im Dialog "Lagerreaktionen als Last &#252;bernehmen" festzulegen, auf welche Fl&#228;chen die zu importierende Last angesetzt werden darf.Bei den freien Lasten k&#246;nnen die Fl&#228;chen, auf die die Last wirken soll, auch nachtr&#228;glich angepasst werden (siehe Bild 02).
