FAQ 002631 PL

12. marca 2019

Markus Baumgärtel Modelowanie | Obciążenie RFEM

Przy przenoszeniu obciążeń łożyska za pomocą funkcji „Przejęcie reakcji łożyska jako obciążenia” zauważyłem różnice w sumach obciążeń.

Odpowiedź

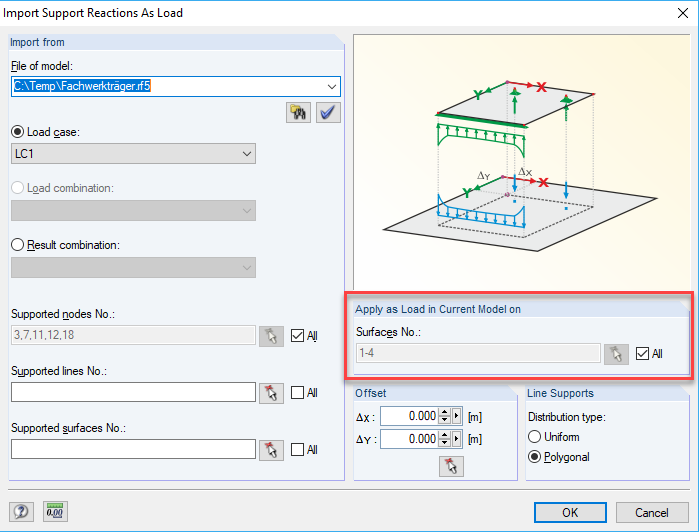

Podczas importu reakcje podporowe są eksportowane jako obciążenia nieobciążone o stałych współrzędnych. Dla każdego z obciążeń swobodnych można określić, na której powierzchni ma działać. Podczas przenoszenia obciążeń zazwyczaj zaznaczane jest pole wyboru Wszystkie (patrz Rysunek 01). Dzięki temu wszystkie powierzchnie są obciążone, co "narusza" te poszczególne obciążenia. Może to spowodować przypadkowe załadowanie niektórych powierzchni. Wynikiem jest większa suma obciążenia w modelu.

Z tego względu zalecane jest wcześniejsze określenie w oknie dialogowym "Reakcje przy imporcie przylegania jako obciążenia", na których powierzchni może zostać przyłożone obciążenie.

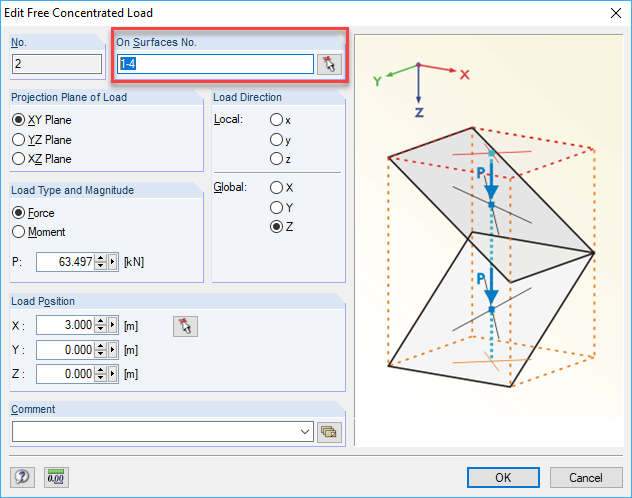

W przypadku obciążeń swobodnych powierzchnie, na których należy oddziaływać obciążenie, można później dostosować (patrz Rysunek 02).

Słowa kluczowe

Przejęcie akceptacja obciążenia siła nośna jako obciążenie sumy obciążenia
