Lors du transfert des charges de roulement à l'aide de la fonction "Reprendre les réactions de roulement sous charge", j'ai remarqué des différences dans les sommes de charge.

Réponse

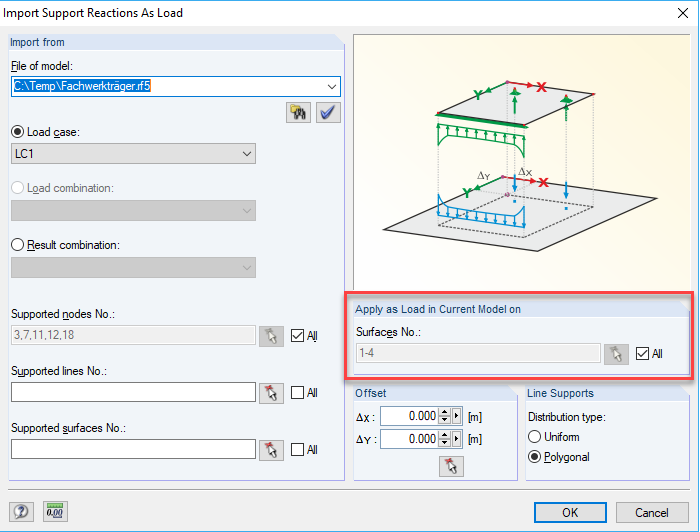

Lors de l'import, les réactions d'appui sont exportées comme des charges libres avec des coordonnées fixes. Pour chacune des charges libres, vous pouvez préciser sur quelle surface il faut agir. Au cours du transfert de charge, la case «Tous» est généralement cochée (voir la Figure 01). Ainsi, toutes les surfaces chargées «rompent» ces charges individuelles sont chargées. Il peut donc arriver que certaines surfaces soient chargées involontairement. Le résultat est une somme de charges plus importante dans le modèle.

Il est donc recommandé de préciser dans la boîte de dialogue «Réactions d'appui à l'importation comme charges» les surfaces sur lesquelles la charge importée peut être appliquée.

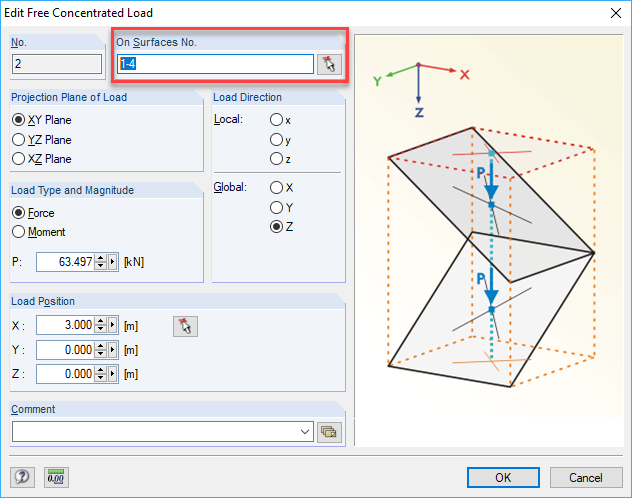

Dans le cas de charges libres, les surfaces sur lesquelles la charge doit agir peuvent être ajustées ultérieurement (voir la Figure 02).

Mots-clés

Prise de contrôle acceptation de la charge force d'appui en charge sommes de la charge
