Ответ:

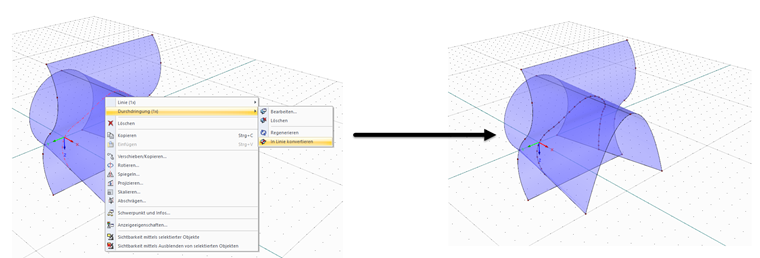

Линию можно создать с помощью пересечения. С помощью контекстного меню можно задним числом преобразовать линию, созданную пересечением, в классическую линию с помощью функции «Преобразовать в линию».
Вопрос
Как создать линию пересечения двух поверхностей произвольной формы?
