Odpověď:

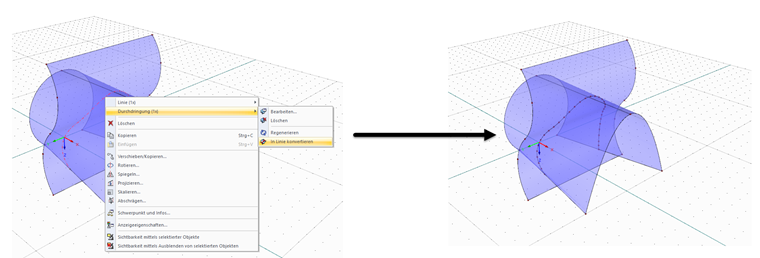

Linii je možné vytvořit pomocí průniku. Linii vytvořenou průnikem lze konvertovat na klasickou linii pomocí funkce "Konvertovat do linie" v místní nabídce.
Dotaz
Jak mohu vytvořit linii, na které se v prostoru protínají dvě libovolně tvarované plochy?
